1000V DC 결합기 박스 6 In 2 Out 절연체 유형

중국에서 공급하는 1000V DC 결합기 상자 6 In 2 Out 절연체 유형 제조업체 Zhejiang Soutya New Energy LLC는 1000V DC PV 결합 장치입니다. 난연성 PC 인클로저와 IP66 보호 기능을 갖추고 있어 높은 내구성과 안정적인 실외 성능. 장치는 통합합니다 DC 서지 보호 장치 2개, DC 12개를 포함한 중요 안전 구성 요소 퓨즈 홀더, 케이지형 DC 절연체 스위치 2개. 그것은 설계되었습니다 포괄적인 절연 보호, 누출 방지 및 접지 제공 6 스트링 광전지 시스템의 보호.

기술적인 매개변수

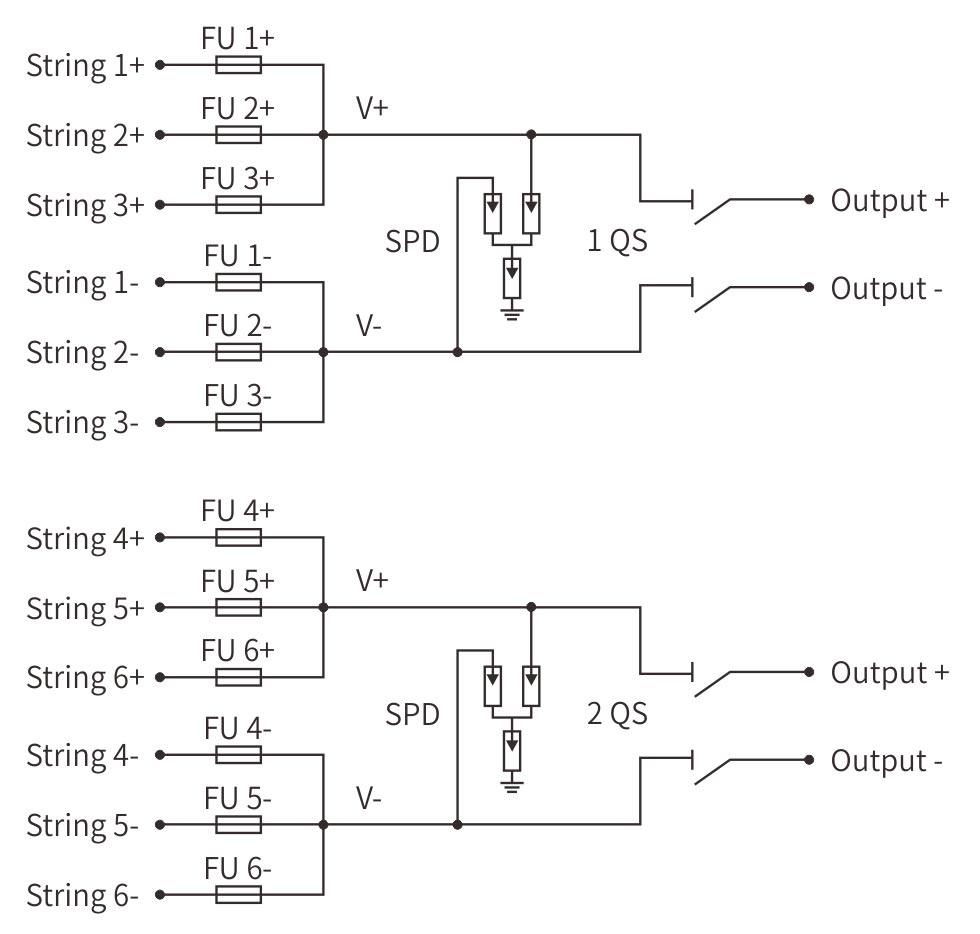

배선도

애플리케이션 시나리오

1.대형 상업 및 산업용 옥상

이 결합기 박스는 최대 6개의 PV 스트링을 지원하는 대규모 상업용 옥상(예: 공장, 창고, 쇼핑몰)에 이상적입니다. 이 박스는 이를 2개의 독립 출력으로 롤링하므로 무거운 부하를 인버터 간에 분할할 수 있고 트윈 절연체 스위치는 몇 초 안에 잠금 기능을 제공합니다. IP66은 일년 내내 먼지, 습기 및 옥상 열을 차단합니다.

2. 유틸리티 규모의 태양광 블록

10~100MW 블록의 추적 테이블 위로 미끄러집니다. 6개의 하위 어레이가 입력되고 2개의 홈런 케이블이 출력됩니다. 각 케이블에는 자체 절연체가 있으므로 O&M 직원은 나머지 부분을 건드리지 않고도 스트링 교체를 위해 블록의 절반을 차단할 수 있습니다. 듀얼 SPD는 인근 번개를 흡수합니다.

3. 고출력 농업

6개의 스트링이 펌프, 냉각기 및 곡물 건조기에 전원을 공급하는 헛간이나 피벗 관개 밭에 고정합니다. 스트링당 개별 퓨즈는 한 고랑의 접지 결함으로 인해 전체 농작물 공급 라인이 차단되는 것을 방지합니다. UV 안정성 IP66 쉘은 비료 먼지와 매일의 세척을 비웃습니다.

4. 태양광 발전 하이브리드

배터리 오두막에 장착: 6개 스트링, 출력 A는 하이브리드 인버터로, 출력 B는 MPPT 충전기로. 손잡이를 비틀어 한쪽 다리를 분리할 수 있으므로 기술자는 중요한 부하를 어둡게 하지 않고도 배터리를 교체하거나 인버터를 재부팅할 수 있습니다.

5.원격 통신/오프그리드 스테이션

무선 및 센서용 중복 DC 링에 전원을 공급하는 6개의 슬림라인 패널 뒤에 있는 기둥에 고정합니다. 난연성 IP66 인클로저는 -40 °C의 밤과 사막의 태양에서도 견딜 수 있으며, 두 개의 출력 다리는 서비스를 위해 한쪽이 다운된 경우에도 통신 장비를 작동 상태로 유지합니다.
