1000V DC 결합기 박스 2 In 1 Out 절연체 유형

중국에서 공급하는 1000V DC 결합기 상자 2 In 1 Out 절연체 유형 제조업체 Zhejiang Soutya New Energy LLC는 1000V DC 광전지입니다. 열악한 옥상 및 현장 조건을 위해 제작된 집합 장치입니다. 는 UV 안정화 폴리카보네이트 인클로저는 IP65 밀봉 기능을 갖추고 있어 먼지와 비를 몰고 가는 동안 단일 전면 작동 케이지형 회전식 DC 절연체 잠금/태그아웃 안전을 위해 눈에 보이는 파손 격리 기능을 제공합니다. 내부적으로는 2개의 PV 스트링은 4개의 DC 퓨즈 홀더를 통해 개별적으로 퓨즈됩니다(각 스트링) 및 클래스 II DC SPD(서지 보호 장치) 클램프 유도 번개 과도 현상. 공장에서 배선된 양극, 음극 및 PE 버스바 안정적인 접지 연속성을 유지하여 상자를 필수로 만듭니다. 최대 2개의 작은 하위 어레이를 위한 수동 절연 및 등전위 본딩 허브 × 15A 입력.

기술적인 매개변수

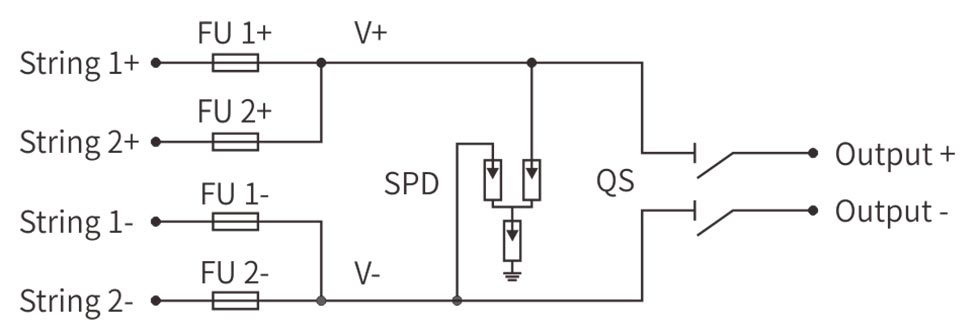

배선도

애플리케이션 시나리오

1.PV 스트링 통합 – 소형 옥상 어레이

모듈 아래 또는 난간 벽에 고정된 이 상자는 두 개의 PV 스트링을 병합합니다. 단일 1000V DC 피드로 변환됩니다. 4개의 퓨즈 홀더(스트링당 2개)는 다음을 제공합니다. 개별 스트링 과전류 보호, 클래스 II SPD 클램프 인근 번개로 인한 서지 유도. 전면 작동식 케이지형 로터리 아이솔레이터는 가시적인 차단 잠금 기능을 제공하여 안전한 인버터 유지 관리를 가능하게 합니다. 옥상 노출 없이.

2. 농업용 DC 피더 - 관개 및 가축 시스템

펌프실이나 헛간 다락방에 벽에 장착되는 이 장치는 태양열 발전 에너지를 공급합니다. DC에서 브러시리스 펌프 및 착유 장비로. IP65 밀봉으로 곡물이 제외됨 먼지와 고압 세척수, 아이솔레이터를 통해 농부들이 파손될 수 있습니다. 계절 장비 점검이나 벨트 교체 직전에 양쪽 극을 모두 점검하십시오.

3. 원격 통신 대피소 – 중요한 통신 능력

타워 컴파운드 내부에 위치한 결합기는 DC 버스바에 전력을 공급합니다. 라디오 헤드와 배터리 뱅크. SPD는 민감한 RF 전자 장치를 보호합니다. 일시적인 과전압에 대비하고 아이솔레이터는 로컬 역할을 합니다. 타워 접지 측정을 수행하는 기술자를 위해 연결을 끊거나 정류기 교환.

4.주거용 클러스터 어레이 – 아파트 블록 PV 지점

미터 찬장 또는 다락방 트러스 내에 설치되는 인클로저 공유 인버터에 대한 두 개의 모듈 스트링을 통합합니다. 난연제 폴리카보네이트와 스트링 레벨 융합으로 사람이 밀집된 건물의 안전성을 강화합니다. 격리 장치는 비상 대응자에게 단일 레이블이 지정된 지점을 제공합니다. 화재 발생 시 DC 측을 격리하십시오.

5. 산업용 마이크로 그리드 노드 – 백업 및 피크 셰이빙 회로

PV를 지게차 충전기 또는 PLC 랙과 연결하는 스키드에 플랜지 장착, 상자는 15kW의 태양광 입력을 처리합니다. 이중 문자열 기능이 일치합니다. 피크 저감 수요 프로파일 및 조정된 SPD + 이중 극 절연체 그리드 스파이크와 인버터 정류로부터 민감한 드라이브를 보호합니다. 소음.
