1000V DC 결합기 박스 3 In 1 Out MCB 유형

500/1000V DC 결합기 상자 3 In 1 Out MCB 유형은 다음 회사에서 제조되었습니다. Zhejiang Soutya New Energy LLC는 특별히 1000V DC PV 결합기 장치입니다. 3스트링 광전지 시스템용으로 설계되었습니다. 난연성 PC 탑재 IP66 보호 등급의 인클로저로 탁월한 내구성과 까다로운 실외 환경에서도 안정적인 성능을 발휘합니다.

이 견고한 결합기는 하나의 DC를 포함한 필수 안전 구성 요소를 통합합니다. 서지 보호 장치(SPD), DC 퓨즈 홀더 6개(개별 제공) 세 개의 스트링 각각에 대한 보호) 및 하나의 DC 소형 회로 차단기(MCB). 중간 규모의 태양광 응용 분야용으로 설계되어 다음과 같은 이점을 제공합니다. DC 측의 포괄적인 서지 보호 및 과부하 보호 태양광 설비.

이 구성을 사용하면 PV 스트링 3개를 병렬로 연결하는 동시에 별도의 퓨즈를 통해 각 스트링에 대한 전용 보호를 유지합니다. MCB는 중앙 집중식 회로 제어 및 편리한 분리 기능을 제공합니다. 유지 보수 작업 기능으로 이 장치를 이상적인 솔루션으로 만듭니다. 향상된 전기 보호가 필요한 태양광 시스템용 세 가지 스트링 구성에 대한 운영 유연성.

기술적인 매개변수

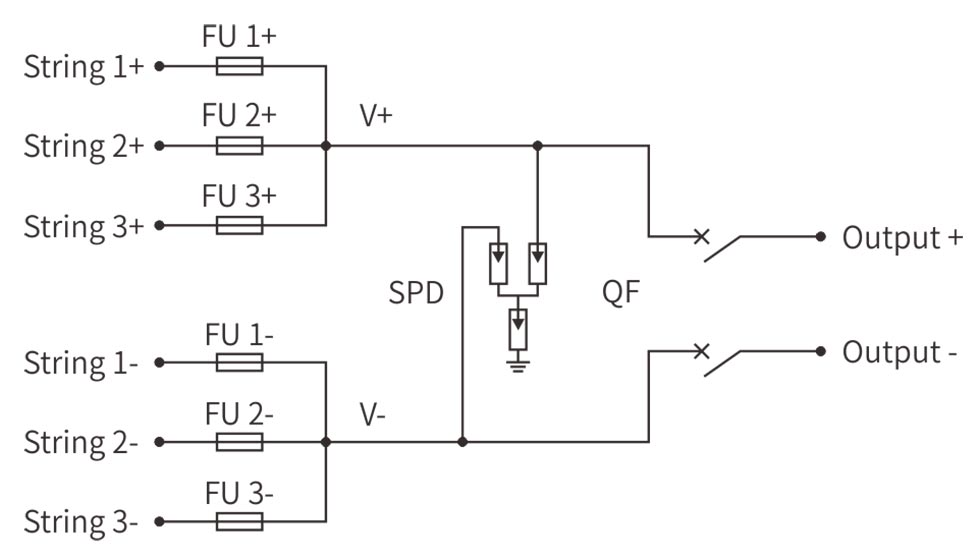

배선도

애플리케이션 시나리오

1.중규모 상업용 옥상 시스템

쇼핑몰, 중형 공장, 상업용 건물에 적합 3개의 PV 스트링 입력이 필요합니다. 퓨즈 6개(스트링당 2개)는 다음을 보장합니다. 개별 문자열 보호 기능을 제공하며 MCB는 중앙 집중식 제어 및 유지보수 작업을 위한 안전한 분리.

2. 농업 및 산업용 태양광 응용 분야

대규모 농업시설 및 산업시설에 적합 관개 네트워크, 처리 장비 및 저장 시스템에 전력을 공급합니다. 는 3 스트링 용량은 유지하면서 더 높은 전력 요구 사항을 지원합니다. 안정적인 서지 및 과부하 보호.

3.소규모 유틸리티 규모의 태양광 프로젝트

커뮤니티 태양광 정원 및 소규모 유틸리티 규모 설치에 적합 3개의 PV 스트링을 통합해야 하는 경우. 견고한 IP66 인클로저는 다음을 보장합니다. 내후성과 포괄적인 보호 시스템으로 그리드를 유지합니다. 연결 신뢰성.

4. 통신 및 원격 발전소

대규모 통신 기지국 및 원격 전원에 필수 향상된 용량이 필요한 애플리케이션. 3줄 구성 통신 장비의 확장된 작동에 충분한 전력을 제공합니다. 모니터링 시스템.

5. 교육 및 기관 캠퍼스 설치

학교, 대학 및 정부 건물 구현에 적합 중규모 태양광 프로젝트. 개별 스트링을 포함한 안전 기능 퓨즈 및 주 회로 차단기 보호로 인해 공공 장소에 적합합니다. 액세스 환경.
