1000V DC 결합기 박스 2 In 1 Out MCB 유형

중국에서 공급하는 1000V DC 결합기 상자 2 In 1 Out MCB 유형 제조업체 Zhejiang Soutya New Energy LLC는 1000V DC 광전지입니다. 컴팩트한 고성능 실외 서비스용으로 제작된 문자열 집합 장치입니다. UV 안정화 폴리카보네이트로 성형되었으며 IP65 등급으로 밀봉된 인클로저 먼지, 습기 및 장시간의 태양광으로부터 내부 구성 요소를 보호합니다. 노출. 내부에는 4개의 DC 퓨즈 홀더가 과전류 보호 기능을 제공합니다. 입력 스트링 2개, 클래스 II DC SPD(서지 보호 장치) 클램프 유도 과도 전류 및 단일 2극 DC 소형 회로 차단기(MCB) 부하 스위칭 및 단락 절연을 모두 제공합니다. 공장에서 사전 배선됨 포지티브, 네거티브 및 PE 버스는 낮은 임피던스 등전위를 보장합니다. 2인 1아웃 구성으로 소규모 환경에서 케이블링을 간소화합니다. 루프탑 또는 삼중 문자열 하위 배열. 안전하고 눈에 보이는 파손을 방지하는 디자인 유지 관리 격리 및 필수 문자열 수준 보호 공간 절약형, 벽면 장착 공간.

기술적인 매개변수

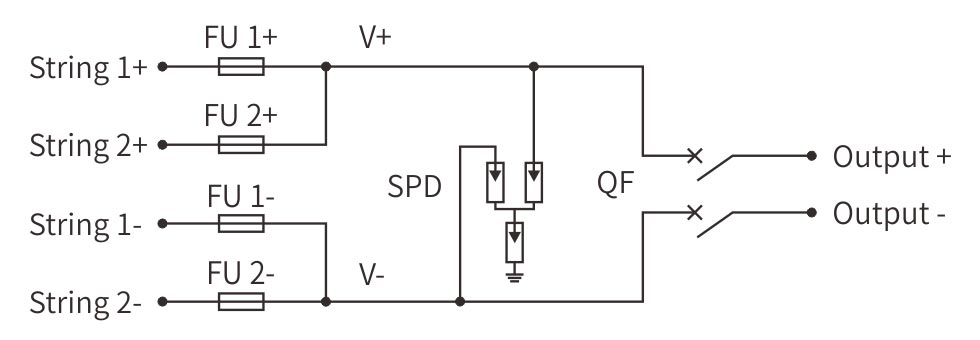

배선도

애플리케이션 시나리오

1.PV 스트링 통합 – 소형 옥상 어레이

모듈 아래 또는 난간 벽에 설치되는 이 상자는 두 개의 PV 스트링을 병합합니다. 단일 DC 출력으로. 4개의 퓨즈 홀더가 개별 스트링 제공 과전류 보호, 클래스 II SPD 클램프 유도 서지 인근 번개 활동. 전면 작동식 MCB는 가시적인 파손을 제공합니다. 절연을 통해 인버터 유지 관리 또는 옥상에서 안전한 잠금이 가능합니다. 개입.

2. 농업용 DC 피더 - 관개 및 가축 시스템

펌프실이나 헛간 다락방에 벽에 장착되는 이 장치는 태양열 발전 에너지를 공급합니다. DC에서 브러시리스 펌프 및 착유 장비로. IP66 밀봉으로 곡물이 제외됨 먼지와 고압 세척수, 통합 MCB를 통해 신속한 세척이 가능합니다. 계절 장비 점검이나 벨트 교체 전에는 가동을 중단하십시오.

3. 원격 통신 대피소 – 중요한 통신 능력

타워 컴파운드 내부에 위치한 결합기는 DC 버스바에 전력을 공급합니다. 라디오 헤드와 배터리 뱅크. SPD는 민감한 RF 전자 장치를 보호합니다. 일시적인 과전압에 대비하고 MCB는 로컬 연결 해제 역할을 합니다. 타워 접지 측정 또는 정류기 교체를 수행하는 기술자용.

4.주거용 클러스터 어레이 – 아파트 블록 PV 지점

미터 찬장이나 다락방 트러스 내에 고정되어 인클로저가 통합됩니다. 공유 인버터 사용을 위한 두 개의 모듈 스트링. 난연성 폴리카보네이트 및 스트링 레벨 퓨즈는 사람이 거주하는 건물의 안전성을 향상시키며 MCB는 다음과 같은 이점을 제공합니다. 응급 구조원은 긴급 상황 동안 DC 측을 격리하기 위해 단일 레이블이 지정된 지점을 지정합니다. 화재 이벤트.

5. 산업용 마이크로 그리드 노드 – 백업 및 피크 셰이빙 회로

PV를 지게차 충전기 또는 PLC 랙과 연결하는 스키드에 플랜지 장착, 상자는 15kW의 태양광 입력을 처리합니다. 이중 문자열 기능이 일치합니다. 피크 감소 수요 프로필 및 조정된 SPD + MCB 쌍 차폐 그리드 스파이크와 인버터 정류 소음에 민감한 드라이브.
