PV 모니터링 박스

중국 제조업체 Zhejiang Soutya New Energy LLC가 공급하는 SYCM7 PV 모니터링 박스 IP65 인클로저에는 다음이 포함됩니다. 태양광 및 에너지 저장 시스템 모니터링 관리 플랫폼을 위한 전용 데이터 수집기입니다. 그것은 가능하게 한다 인터페이스 집합, 프로토콜 변환, 데이터 수집, 데이터 저장, 중앙 모니터링 및 중앙 집중식 태양광 및 에너지 저장 시스템 내의 다양한 장치에 대한 유지 관리.

네트워킹 애플리케이션

태양광 및 에너지 저장 시스템에 적용 가능:

1. 내장된 WLAN을 통해 모바일 앱을 통한 근거리 작업을 지원합니다.
2.Rs485를 통한 네트워킹 지원:
- Huawei 인버터, PID 및 기타 장치에 연결합니다.
- 타사 인버터, 환경 모니터링 기기, 박스형 변전소(STS) 및 계량기에 연결합니다. 표준 Modbus-RTU 프로토콜. - DL/T645 프로토콜을 사용하여 미터에 연결합니다.
- 표준 IEC103 프로토콜을 사용하여 장치에 연결합니다.
3. 인버터, 스마트 에너지 저장 컨트롤러(Smart PCS), 지능형 연결을 위해 이더넷을 통한 네트워킹을 지원합니다. 스트링 에너지 저장 시스템, MBUS CCO 및 STS.
4.MBUS 통신을 지원하는 Huawei 인버터와 PID-PVBOX를 연결하기 위한 MBUS 네트워킹을 지원합니다.
5. 안정적인 전송을 위해 이중 평면 중복 네트워킹을 지원합니다.
6. 관리 시스템에 대한 연결을 지원합니다.
- 유선 또는 무선 네트워크를 통해 Modbus-TCP 프로토콜을 사용하여 관리 시스템 또는 타사 장치에 연결합니다.
- LAN의 유선 네트워크를 통해 IEC104 프로토콜을 사용하여 관리 시스템 또는 타사 장치에 연결합니다.
- 유선 네트워크를 통해 GOOSE 프로토콜을 사용하여 관리 시스템 또는 타사 장치에 연결합니다.

메모:
IEC104 프로토콜을 사용하여 관리 시스템에 연결하기 위해 4G/3G/2G 또는 LTE 개인 네트워크를 통한 네트워킹을 지원하지 않습니다.

일반적인 네트워킹 시나리오

파이버 링 네트워킹, 파이버 스타 네트워킹 및 이더넷 스타 네트워킹을 지원합니다.

1. 파이버 링 네트워킹

메모:
SmartLogger로 구성된 파이버 링 네트워크는 최대 15개의 SmartLogger를 연결할 수 있으며, 각 SmartLogger는 인버터, 환경 모니터링 장비, 미터 및 기타 장치.
파이버 스위치는 표준 RSTP 프로토콜을 지원하고 활성화되어야 합니다. 스위치의 브리지 우선순위를 다음보다 높게 설정하십시오. SmartLogger의 0x8000(권장: 0x7000; 값이 낮을수록 브리지 우선순위가 높아짐). 구성 RSTP 및 브리지 우선순위에 대한 방법은 제조업체에 문의해야 합니다. 스위치가 RSTP를 지원하지 않는 경우 파이버 링 네트워크는 체인 또는 스타 토폴로지로 변환되어야 합니다.
다중 파이버 링 네트워크는 이더넷 스위치를 통해 통합된 후 관리 시스템에 연결될 수 있습니다.

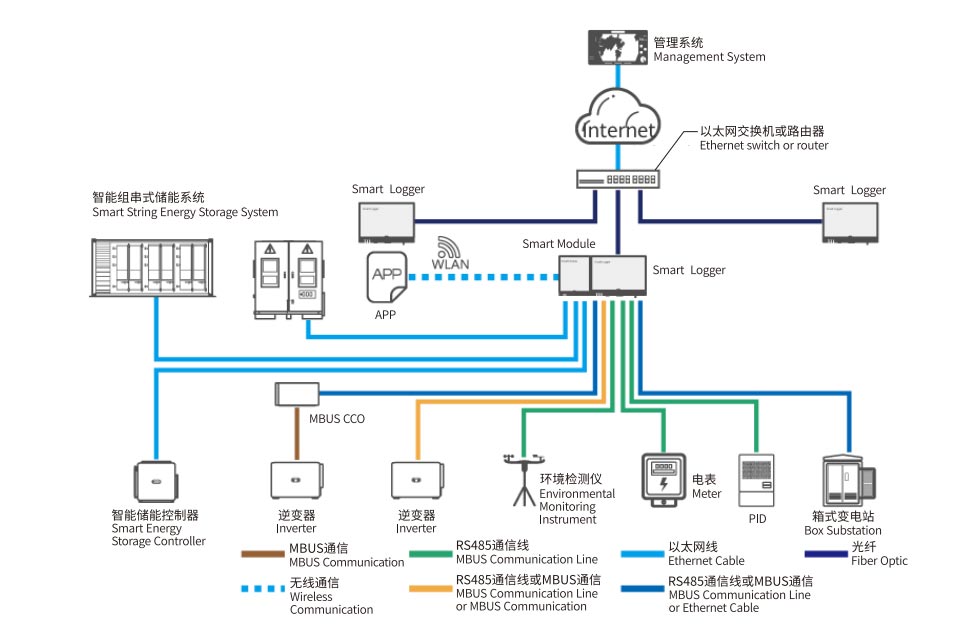

2. 파이버 또는 이더넷 스타 네트워킹

메모:
여러 개의 SmartLogger를 이더넷 스위치를 통해 집계한 다음 관리 시스템에 연결할 수 있습니다.
광섬유를 통해 SmartLogger를 이더넷 스위치에 연결할 때 최대 통신 거리는 12km입니다( 옵션 100Mbps 광 모듈) 또는 10km(옵션 1Gbps 광 모듈 포함), 이더넷을 통해 연결된 경우 케이블, 최대 거리는 100미터입니다.
SmartLogger는 4G/3G/2G 및 LTE 개인 네트워크를 포함한 무선 네트워킹을 지원합니다.

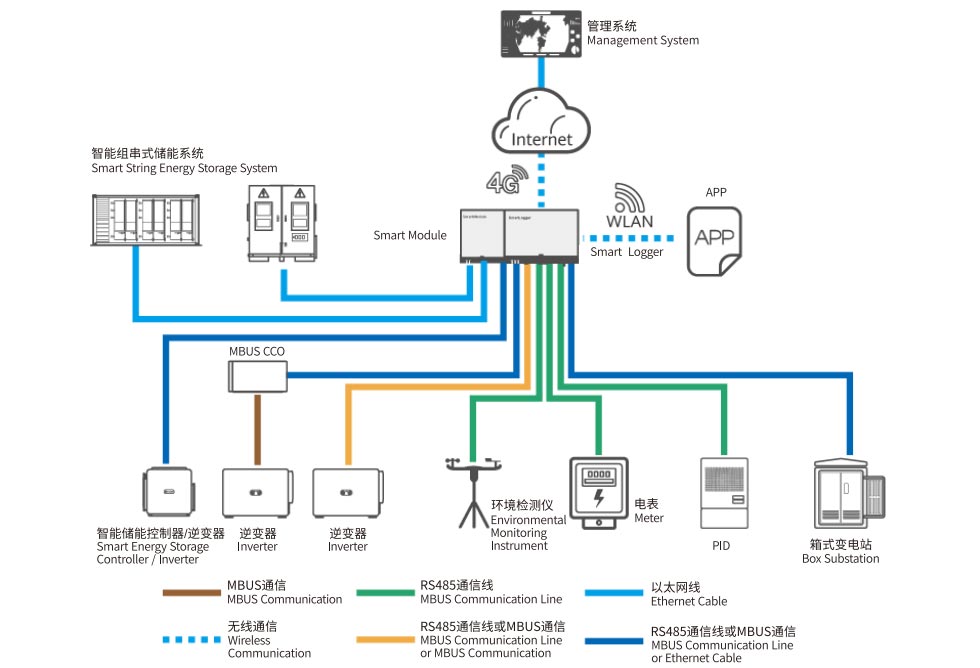

3.4G 네트워킹

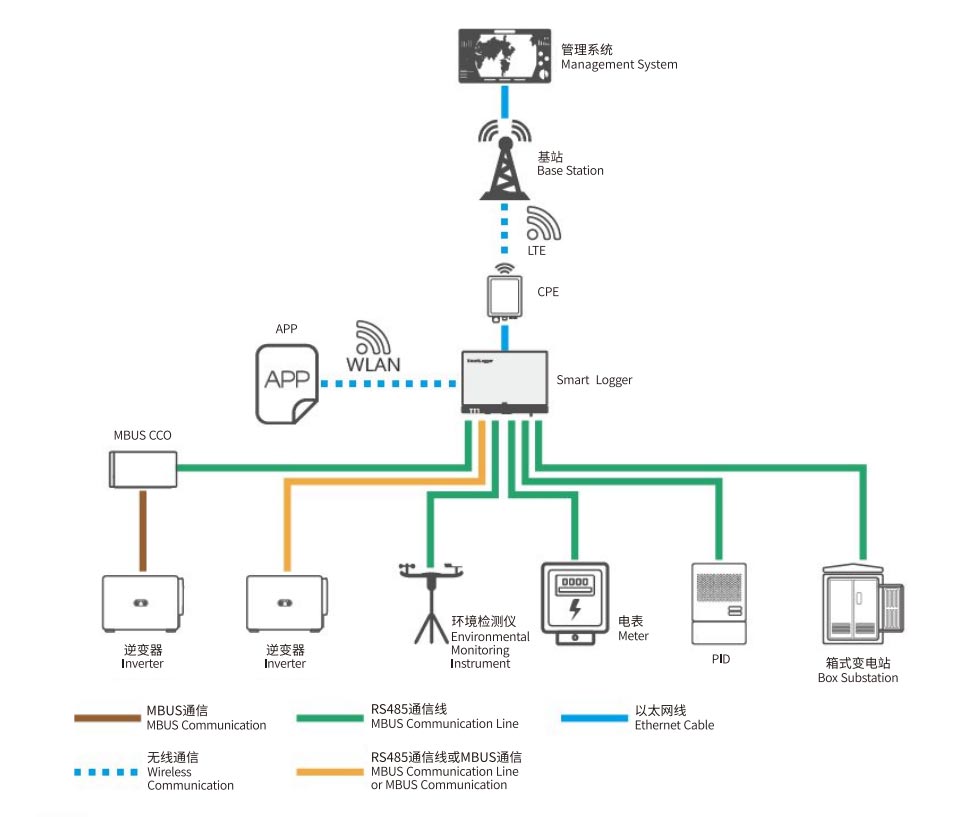

4.LTE 사설망 네트워킹

메모:
SmartLogger의 WAN 포트는 POE 모듈 및 POE 서지를 통해 CPE(고객 구내 장비)에 연결됩니다. 보호자.
SmartLogger의 IP 주소와 CPE의 IP 주소는 동일한 서브넷 내에 설정되어야 합니다.
