200-4000A 나이프 스위치가 고전류 전력 절연을 위한 중요한 선택인 이유

추상적인:산업용 배전, 에너지 저장, 광전지 시스템, 발전기 설치 및 기타 고전류 전기 응용 분야에서는 안정적인 절연이 필수적입니다. 그만큼200-4000A 나이프 스위치~에서수트야저전압 전력 시스템을 위한 신뢰할 수 있는 스위칭 및 가시적 차단 절연을 제공하도록 설계되었습니다. 견고한 구조, 다양한 정격 전류에 대한 블레이드 구성, 주석 도금 전도성 부품, GB/T 14048.3 및 IEC/EN 60947-3 준수를 갖춘 이 유형의 나이프 스위치는 유지 관리를 단순화하고 작동 안전성을 향상시키면서 까다로운 전기 절연 요구 사항을 지원할 수 있습니다.

목차

• 200-4000A 나이프 스위치란 무엇입니까?
• 고전류 절연이 중요한 이유는 무엇입니까?
• 200-4000A 나이프 스위치의 주요 특징은 무엇입니까?
• 주요 사양 및 구성은 무엇입니까?
• 200-4000A 나이프 스위치는 어디에 사용될 수 있습니까?
• 올바른 나이프 스위치를 어떻게 선택해야 합니까?
• 설치 및 유지 관리 신뢰성을 어떻게 향상시킬 수 있습니까?
• 자주 묻는 질문
• 결론

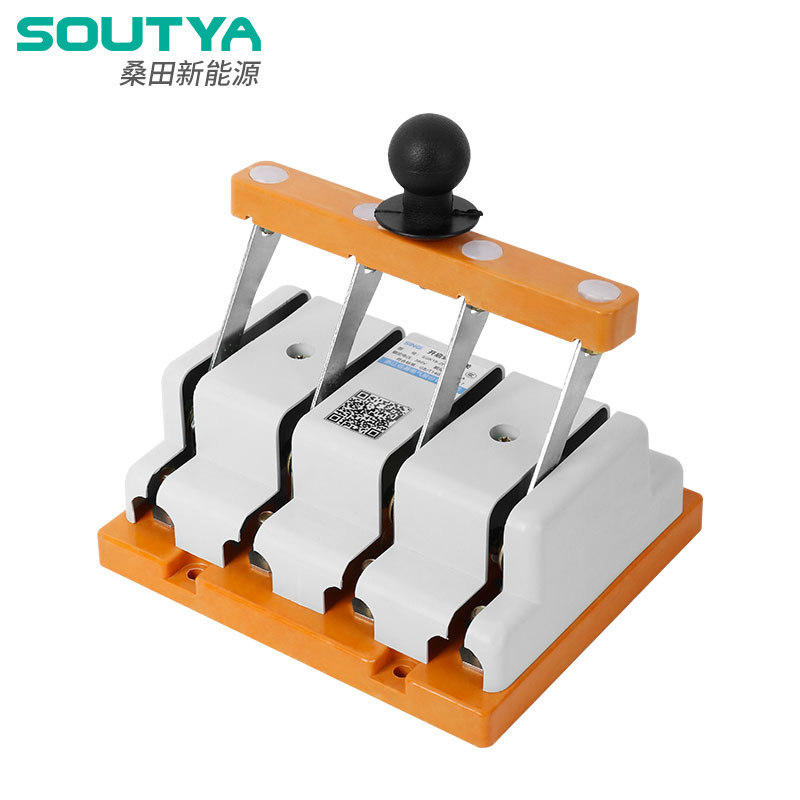

200-4000A 나이프 스위치란 무엇입니까?

A 200-4000A 나이프 스위치저전압 배전 시스템을 위한 고전류 스위칭 및 절연 장치입니다. 주로 빈번한 작동을 위해 설계된 기존 제어 스위치와 달리 나이프 스위치는 열릴 때 전도성 구성 요소 사이의 명확한 물리적 분리를 제공합니다. 이러한 시각적 격리는 전기 검사, 서비스, 유지 관리 및 잠금/태그아웃 절차 중에 특히 유용할 수 있습니다.

수트야가 공급하는 SYK18 시리즈는 고전류 애플리케이션을 다루며 배전함, 제어 패널, 주 분리 위치, 에너지 저장 시스템, 태양광 장비, 버스 섹션 및 발전기 관련 설치에 사용하도록 설계되었습니다. 제조업체가 게시한 사양에서는 GB/T 14048.3 및 IEC/EN 60947-3을 해당 표준으로 식별합니다.

조달팀의 경우 이 제품의 핵심 가치는 단순히 높은 전류 정격이 아닙니다. 이 스위치는 전류 전달 기능을 간단한 기계 구조 및 눈에 보이는 차단 절연과 결합하여 유지 관리 담당자가 명확하게 식별 가능한 절연 지점이 필요한 응용 분야에 적합합니다.

고전류 절연이 중요한 이유는 무엇입니까?

전기 시스템이 대형화됨에 따라 잘못된 절연 절차로 인한 결과도 더욱 심각해집니다. 산업 시설, 배터리 에너지 저장 시스템, PV 설치 및 발전기 시스템에는 상당한 작동 전류가 포함될 수 있습니다. 적절하게 선택된 격리 장치는 유지 관리 작업이 시작되기 전에 제어된 분리 지점을 설정하는 데 도움이 됩니다.

고전류 나이프 스위치는 다음과 같은 몇 가지 실질적인 이점을 제공할 수 있습니다.

• 명확한 격리:물리적인 블레이드 위치는 쉽게 인식할 수 있는 열린 상태를 제공합니다.
• 유지보수 지원:전용 분리 지점을 통해 계획된 서비스 절차를 단순화할 수 있습니다.
• 고전류 호환성:현재 설치 요구 사항에 따라 모델을 선택할 수 있습니다.
• 기계적 단순성:기본 작동 메커니즘은 복잡한 전자 제어 시스템에 대한 의존도를 줄일 수 있습니다.
• 시스템 통합:나이프 스위치는 분배 캐비닛, 부스바 시스템, ESS 장비 및 발전기 애플리케이션에 통합될 수 있습니다.

예를 들어 Soutya는 PCS 종료 후 눈에 띄는 절연 간격을 생성하기 위해 주 차단기 뒤에 스위치를 설치할 수 있는 0.4kV 에너지 저장 캐비닛의 애플리케이션에 대해 설명합니다.

200-4000A 나이프 스위치의 주요 특징은 무엇입니까?

고전류 나이프 스위치의 성능은 공칭 전류량 이상에 따라 달라집니다. 접점 구조, 압력, 전도성 재료, 기계적 구성 및 설치 조건은 모두 장기적인 신뢰성에 영향을 미칩니다.

1. 다양한 블레이드 구성

수트야의 제품 정보에 따르면 200A, 400A 버전은 단일 블레이드를 사용하고, 600A, 1000A, 1500A 버전은 이중 블레이드를 사용합니다. 이러한 구성을 통해 전도성 구조를 다양한 전류 수준과 기계적 요구 사항에 맞게 조정할 수 있습니다.

2. 향상된 접촉 압력

블레이드 양쪽에 판 스프링이 설치되어 접촉 압력을 유지하는 데 도움이 됩니다. 접촉 불량으로 인해 저항이 증가하고 열이 발생하며 전기적 신뢰성이 저하될 수 있으므로 안정적인 접촉 압력이 중요합니다.

3. 주석 도금 전도성 부품

블레이드, 연결 플레이트 및 접점은 주석 도금되어 있습니다. 이 표면 처리는 특히 까다로운 전기 환경과 관련된 전선 연결의 표면 보호 및 접촉 성능을 향상시키기 위한 것입니다.

4. 가시적 분리 분리

나이프 스위치의 가장 실용적인 장점 중 하나는 전도성 경로가 분리되었는지 시각적으로 확인할 수 있다는 것입니다. 이 기능은 유지 관리 담당자가 격리에 대한 명확한 물리적 표시가 필요한 경우에 특히 유용합니다.

5. 고전류 설계 유연성

대규모 설치의 경우 전류 정격이 수천 암페어까지 확장될 수 있습니다. 이로 인해 제품 카테고리는 고용량 부스바 시스템, 대형 에너지 저장 장비, 유틸리티 인프라 및 발전기 애플리케이션과 관련이 있습니다.

주요 사양 및 구성은 무엇입니까?

평가할 때200-4000A 나이프 스위치따라서 구매자는 최대 전류 개수만으로 모델을 선택하기보다는 전기 정격, 블레이드 배열, 용도, 설치 위치, 적용 규격 등을 비교해야 합니다.

게시된 제품 페이지는 최대 4000A의 모든 정격에 대한 모든 세부 전기 매개변수를 제공하지 않기 때문에 구매자는 생산 주문을 하기 전에 필요한 전류, 전압, 극 배열, 설치 방법 및 애플리케이션에 대한 정확한 기술 데이터시트를 요청해야 합니다.

200-4000A 나이프 스위치는 어디에 사용될 수 있습니까?

전류 범위가 넓기 때문에 이 유형의 스위치는 여러 고전류 전기 애플리케이션에 적합합니다. Soutya는 구체적으로 몇 가지 대표적인 시나리오를 식별합니다.

산업용 에너지 저장 시스템

산업용 ESS 캐비닛에서 나이프 스위치는 주 차단기 뒤의 가시적 차단 지점 역할을 할 수 있습니다. 이를 통해 기술자는 유지 관리 중에 명확하게 식별 가능한 분리 지점을 설정할 수 있습니다.

저전압 버스 섹션 절연

2000A, 2500A, 3150A와 같은 대전류 버전은 버스 타이 절연 애플리케이션에 사용될 수 있습니다. Soutya는 이러한 구성이 기계적 절연이 중요한 저전압 버스 섹션 애플리케이션에 적합하다고 설명합니다.

PV 결합기 상자 응용 프로그램

광발전 시스템의 DC 절연에는 맞춤형 구성을 사용할 수 있습니다. 그러나 PV 환경에서 사용하는 경우 시스템 전압, DC 스위칭 요구 사항, 아크 특성 및 해당 표준에 맞게 스위치를 선택해야 합니다.

발전기 및 유틸리티 절연

나이프 스위치는 발전기 응용 분야에서 자동 전환 스위치 장비의 상류에 위치할 수도 있습니다. 물리적 격리 지점은 유지 관리 작업 중에 의도하지 않은 백피드를 방지하는 데 도움이 될 수 있습니다. Soutya는 발전기 시스템에 대한 3150A 구성을 하나의 응용 사례로 식별합니다.

올바른 나이프 스위치를 어떻게 선택해야 합니까?

엔지니어링 및 구매 팀의 경우 올바른 모델을 선택하려면 시스템 수준 평가가 필요합니다. 다음 요소를 고려하십시오.

1. 정격 전류:연속 작동 전류와 필요한 설계 마진을 결정합니다.
2. AC 또는 DC 애플리케이션:선택한 구성이 의도한 전류 유형 및 전압에 특히 적합한지 확인하십시오.
3. 전압 등급:실제 시스템 전압과의 호환성을 확인하십시오.
4. 단락 내성 요구 사항:예상되는 오류 전류와 필요한 지속 시간을 평가합니다.
5. 블레이드 구성:단일 또는 이중 블레이드 배열이 적절한지 확인하십시오.
6. 설치 치수:캐비닛 공간, 버스바 배열, 터미널 및 작동 액세스를 확인하십시오.
7. 운영 방법:핸들 위치, 전면 작동, 연동 및 잠금/태그아웃 요구 사항을 고려하십시오.
8. 표준 및 인증:대상 시장 및 프로젝트에서 요구하는 표준 준수를 확인합니다.

나이프 스위치와 회로 차단기를 구별하는 것도 중요합니다. 나이프 스위치는 주로 스위칭 및 절연 기능을 위해 선택되며 자동으로 과전류 또는 단락 보호를 대체하는 것으로 간주되어서는 안 됩니다. 시스템 설계자는 이를 적절한 업스트림 및 다운스트림 보호 장치와 조정해야 합니다.

설치 및 유지 관리 신뢰성을 어떻게 향상시킬 수 있습니까?

견고한 나이프 스위치라도 잘못 설치되거나 부적절하게 유지 관리되면 성능이 저하될 수 있습니다. 전기 엔지니어와 유지 관리 팀은 제조업체의 설치 지침과 해당 전기 안전 규정을 따라야 합니다.

• 스위치 정격이 실제 시스템 요구 사항과 일치하는지 확인하십시오.
• 제조업체가 지정한 요구 사항에 따라 모든 연결이 적절하게 조여졌는지 확인하십시오.
• 오염, 산화, 과열 또는 비정상적인 마모가 있는지 접촉 표면을 정기적으로 검사하십시오.
• 작동 메커니즘이 과도한 저항 없이 원활하게 움직이는지 확인하십시오.
• 적절한 간격을 유지하고 전류가 흐르는 구성요소와 우발적으로 접촉하는 것을 방지하십시오.
• 유지보수 중에는 적절한 잠금/태그아웃 절차를 사용하십시오.
• 지정된 전기 정격 또는 적용 조건을 벗어나는 스위치를 작동하지 마십시오.

중요한 설치의 경우 정기적인 검사를 현장의 예방 유지 관리 프로그램에 통합해야 합니다. 비정상적인 온도 상승, 변색, 절연체 손상, 느슨한 연결 또는 기계적 변형은 자격을 갖춘 직원이 조사해야 합니다.

자주 묻는 질문

200-4000A 나이프 스위치에 사용할 수 있는 전류 등급은 무엇입니까?

제품 시리즈는 광범위한 200-4000A 범위를 포괄합니다. 게시된 페이지에는 200A 및 400A의 단일 블레이드 구성과 600A, 1000A 및 1500A의 이중 블레이드 구성이 구체적으로 나와 있습니다. 더 높은 전류 요구 사항의 경우 구매자는 제조업체에 정확한 모델과 구성을 확인해야 합니다.

SYK18 나이프 스위치는 어떤 표준을 따르나요?

수트야는 SYK18 시리즈가 GB/T 14048.3 및 IEC/EN 60947-3에 따라 설계되었다고 말합니다. 프로젝트별 인증 및 규정 준수 요구 사항은 조달 전에도 확인해야 합니다.

나이프 스위치가 회로 차단기를 대체할 수 있습니까?

일반적으로 그렇지 않습니다. 나이프 스위치는 주로 스위칭 및 절연용으로 사용됩니다. 회로 차단기는 과부하 차단, 단락 조건 등의 보호 기능을 제공합니다. 두 장치는 조정된 전기 보호 시스템의 일부로 함께 작동할 수 있습니다.

고전류 나이프 스위치는 어디에 일반적으로 설치됩니까?

일반적인 응용 분야에는 산업용 ESS 캐비닛, 저전압 버스 섹션, PV 전기 장비, 배전함, 제어 패널, 발전기 시스템 및 주 분리 위치가 포함됩니다.

200-4000A 나이프 스위치를 구매하기 전에 무엇을 확인해야 합니까?

정격 전류, 작동 전압, AC/DC 애플리케이션, 극 배열, 단락 내성 요구 사항, 설치 치수, 연결 방법, 작동 메커니즘, 표준 및 프로젝트별 인증 요구 사항을 확인합니다.

결론

그만큼200-4000A 나이프 스위치안정적인 기계적 작동과 명확한 유지 관리 분리가 중요한 고전류 스위칭 및 가시적 전기 절연을 위한 실용적인 솔루션입니다. Soutya의 SYK18 계열은 다양한 전류 구성, 판 스프링 접촉 압력, 주석 도금 전도성 부품, 산업용 ESS, PV 시스템, 저전압 버스 섹션 및 발전기 설치에 걸친 응용 분야를 결합합니다. 엔지니어 및 조달 전문가의 경우 올바른 모델 선택은 항상 프로젝트의 실제 전기 매개변수 및 안전 요구 사항부터 시작해야 합니다.

산업, 상업, PV, ESS 또는 발전기 프로젝트를 위한 안정적인 고전류 절연 솔루션을 소싱하는 경우저희에게 연락주세요필요한 전류 정격, 전압, 구성, 애플리케이션 조건 및 기술 사양을 논의합니다. Soutya는 귀하의 전기 시스템에 적합한 나이프 스위치 솔루션을 평가하고 조달 요구 사항에 대한 전문적인 지원을 제공할 수 있도록 도와드립니다.
