1500V 솔라 DC 분리 결합기 박스

중국에서 공급하는 1500V Solar DC Disconnect Combiner Box 제조업체 Zhejiang Soutya New Energy LLC는 1500V DC PV 결합 장치입니다. 알루미늄 합금 인클로저와 IP66 보호 기능을 갖추고 있어 높은 수준을 보장합니다. 내구성과 안정적인 실외 성능. 이 장치는 중요한 기능을 통합합니다. DC 서지 보호 장치, DC 아이솔레이터 및 메인 DC 절연 스위치. 포괄적인 격리를 제공하도록 설계되었습니다. 광전지 시스템의 누출 및 접지 보호.

기술적인 매개변수

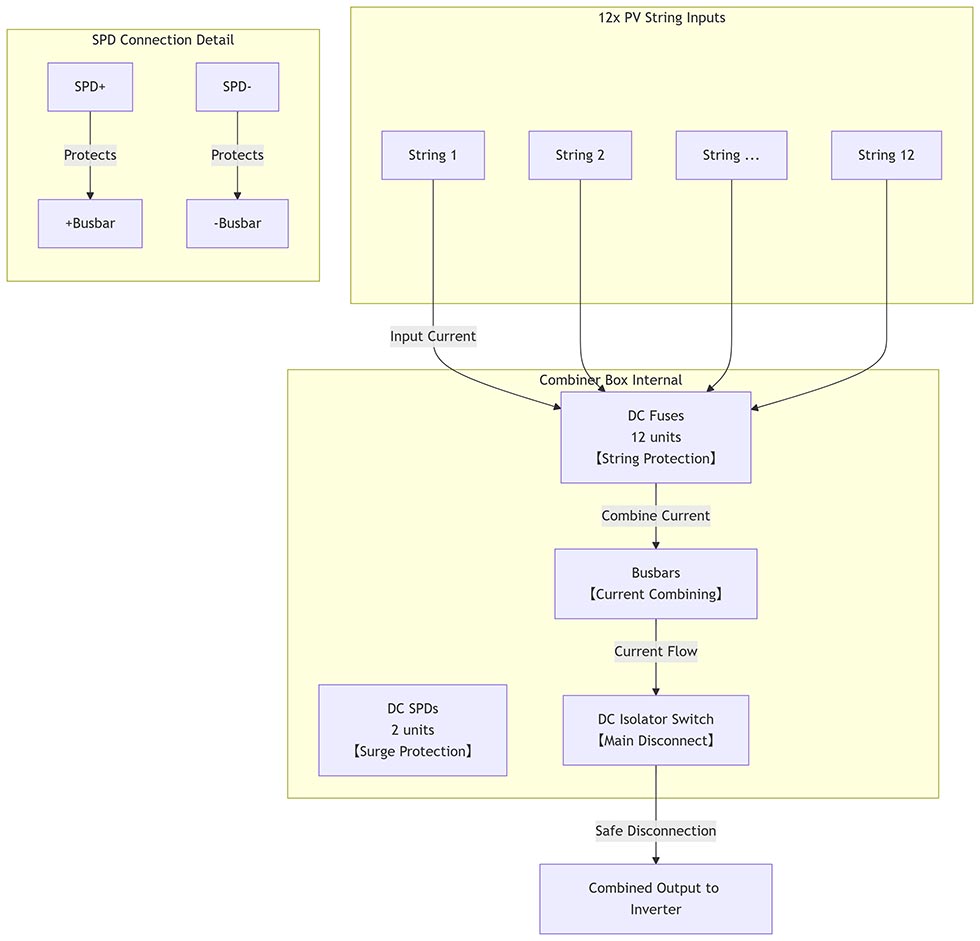

배선도

애플리케이션 시나리오

1. 유틸리티 규모의 PV 분야 – 중앙 인버터 집선

트래커 행 사이의 강철 크로스암에 바닥에 장착된 12-in-1 상자 12개의 1500V 스트링을 하나의 홈런 케이블로 통합합니다. 개별 퓨즈 홀더는 역전류 오류로부터 각 스트링을 보호하고, 트윈 SPD는 (± 및 PE) 클램프 낙뢰 서지는 긴 DC 실행에 걸쳐 유도됩니다. 주요 회전식 아이솔레이터는 결합기에서 눈에 보이는 차단 기능을 제공하여 유지보수 직원이 작업을 시작하기 전에 전체 1500V 버스를 잠그도록 합니다. 중앙 인버터 또는 변압기.

2.대형 상업용 옥상 - 다중 MPPT 문자열 그룹화

넓고 평평한 지붕을 가로지르는 밸러스트 트레이에 설치되는 이 장치는 12개를 공급합니다. 스트링을 250kW 인버터의 단일 MPPT 입력으로 분리합니다. 문자열 수준 융합은 어레이 간의 결함 전파를 방지하고 아이솔레이터는 전기 기술자는 인버터 교체 또는 IR 스캔 중 로컬 연결 해제 지점을 확인합니다. 전체 옥상을 폐쇄할 필요가 없어졌습니다.

3.Agro-voltaic 설치 - 높은 추적기 결합기

농작물 줄 위의 철탑 구조에 매달린 인클로저는 높은 양면 모듈의 전력. IP66 씰링 블록 관개 스프레이 이중 SPD는 여름에 흔히 발생하는 뇌우로부터 보호합니다. 시골 평원. 절연체 스위치를 사용하면 농부는 DC 전원을 안전하게 차단할 수 있습니다. 추적기 기울기를 조정하거나 관개 붐을 정비하기 전에 회로를 점검하십시오.

4. 산업용 마이크로 그리드 야드 - DC 결합 스토리지 전면

배터리 컨테이너와 연결된 태양광 차량 포트 가장자리에 받침대가 장착되어 있으며, 결합기는 12개의 스트링을 PCS 충전기에 공급하는 1500V DC 버스로 병합합니다. 400A 정격의 버스바는 연속 핸들 저장 충전/방전 주기를 처리합니다. 아이솔레이터는 통합되었을 때 소방관에게 비상 정지 기능을 제공합니다. 마이크로그리드의 아크 결함 감지 시스템으로

5. 원격 사막 태양광 발전소 - 긴 문자열의 열악한 환경 허브

사막 배열 가운데 콘크리트 패드에 고정된 상자는 주변 온도 55°C를 견딥니다. 그리고 바람에 날린 모래. 트윈 SPD는 원거리 낙뢰로부터 보호합니다. 수 킬로미터에 달하는 DC 케이블 연결, 주 절연체로 야간 작업 가능 인버터 노출 없이 잠금을 수행하여 모듈 중 가동 중지 시간을 최소화합니다. 청소 또는 추적기 모터 교체.
