태양광 패널 시스템용 DC 결합기 박스의 크기를 적절하게 조정하는 방법

귀하의 태양광 패널 시스템이 효율적이고 안전하게 작동하는지 궁금한 적이 있습니까? 태양광 시스템 소유자 또는 설치자로서 귀하는 패널과 인버터에 중점을 두었을 것입니다. 하지만 마땅한 주목을 받지 못하는 중요한 구성 요소가 있습니다.DC 결합기 상자. PV 어레이의 이 알려지지 않은 영웅은 패널의 복잡한 전력 흐름을 관리하여 모든 것이 원활하게 작동하고 보호되도록 합니다. 잘못된 것을 선택하면 에너지 손실, 안전 위험 및 실망스러운 시스템 가동 중지 시간이 발생할 수 있습니다. ~에수트야, 우리는 이러한 문제점을 자세히 이해합니다. 수년간의 엔지니어링 및 현장 경험을 통해 우리는 올바른 크기를 갖는 방법을 확인했습니다.DC 결합기 상자안정적인 태양광 설치의 견고한 백본을 형성합니다. 이 가이드는 전문적이면서도 간단한 방식으로 특정 요구 사항에 맞게 이 중요한 구성 요소의 크기를 조정하는 방법을 정확하게 안내합니다.

DC 결합기 상자란 정확히 무엇이며 크기 조정이 중요한 이유는 무엇입니까?

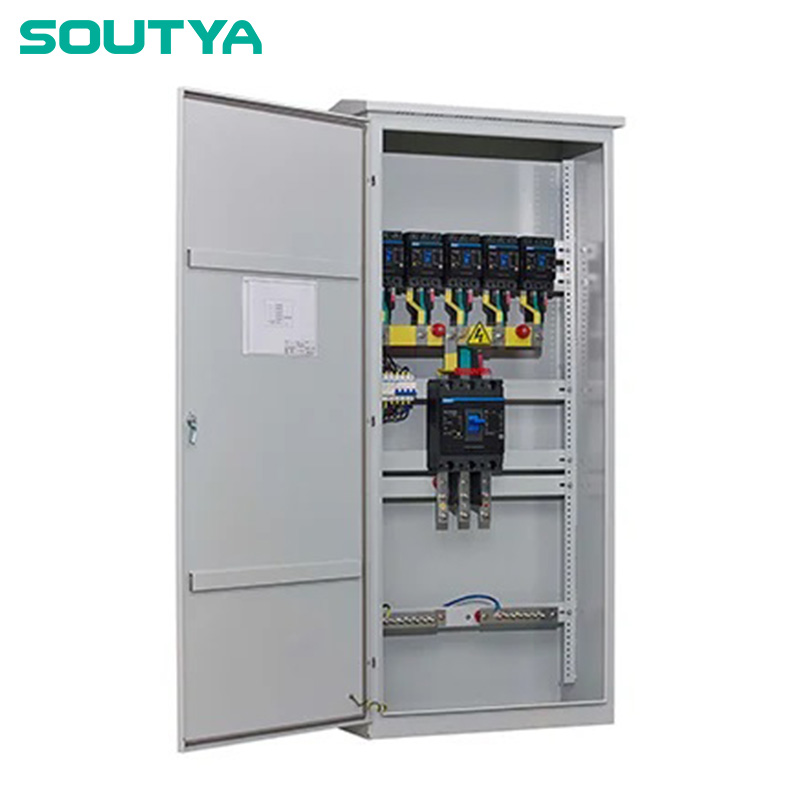

기본부터 시작해 보겠습니다. 에이DC 결합기 상자태양광 패널과 인버터 사이에 장착된 인클로저입니다. 주요 임무는 여러 태양열 스트링(직렬로 연결된 패널 그룹)의 출력을 인버터에 공급하는 단일 도체 쌍으로 통합하는 것입니다. 그러나 그것은 훨씬 더 많은 일을 합니다. 각 스트링마다 퓨즈나 회로 차단기와 같은 중요한 보호 장치가 내장되어 위험한 역전류 및 과부하로부터 보호합니다. 또한 시스템 모니터링, 유지 관리 및 연결 해제를 위한 중앙의 안전한 지점을 제공합니다.

그렇다면 크기 조정이 왜 그렇게 중요한가요? 크기가 작은 결합 상자는 과열되거나 보호 장치가 불필요하게 트립되거나 화재 위험이 발생할 수도 있습니다. 크기가 큰 상자는 안전하지만 필요하지 않은 용량에 돈을 지출하고 필요한 것보다 더 많은 공간을 차지한다는 의미입니다. 적절한 크기 조정은 안전성, 성능 및 비용 효율성 간의 완벽한 균형을 유지합니다. 그것은 당신의DC 결합기 박스정상 및 극한 조건 모두에서 어레이가 생성하는 최대 전류 및 전압을 처리할 수 있습니다.

먼저 계산해야 하는 주요 전기 매개변수는 무엇입니까?

제품 카탈로그를 보기 전에 패널 어레이 설계에서 몇 가지 기본 데이터를 수집해야 합니다. 이것은 들리는 것만큼 어려운 일이 아닙니다. 주로 최대 전력 전류(Imp), 단락 전류(Isc), 개방 회로 전압(Voc) 및 최대 시스템 전압의 네 가지 주요 매개변수를 사용하여 작업하게 됩니다. 이 값은 태양광 패널의 데이터시트에 나와 있으며 지역 온도의 영향을 받습니다.

• 현 전류:이는 입력 퓨즈/차단기 및 내부 부스바에 필요한 암페어 정격을 결정합니다. 여기서 핵심가치는단락 전류(Isc)단일 패널의. 그런 다음 안전계수를 적용합니다.

• 스트링 전압:이는 박스 구성 요소에 필요한 전압 정격을 결정합니다. 중요한 가치는개방 회로 전압(Voc)현장에서 예상되는 가장 추운 온도에 맞게 조정된 단일 패널입니다. 조정된 패널 Voc에 단일 시리즈 문자열의 패널 수를 곱합니다.

실제 사례를 통해 이를 단순화해 보겠습니다. 다음 사양의 400W 패널을 사용한다고 가정합니다.

• Isc = 10.5A

• Vo = 40.5V

• Voc의 온도 계수 = -0.3%/°C

이제 최저 기록 온도가 -10°C이고 스트링당 12개의 패널이 있는 사이트를 생각해 보겠습니다. 계산은 다음과 같습니다.

표 1: 주요 전기 매개변수 계산 예

이렇게 계산된 값(스트링당 약 537V 및 10.5A)이 스트링 선택의 기초가 됩니다.DC 결합기 상자.

올바른 Soutya DC 결합기 박스 모델을 어떻게 선택합니까?

핵심 전기 매개변수를 확보한 후 다음 단계는 이를 호환 가능한 결합기 박스와 일치시키는 것입니다. 이곳은수트야제품은 빛을 발하며 실제 응용 분야에 맞게 설계된 명확하고 견고한 사양을 제공합니다. 여러 상자 사양을 고려해야 합니다.

• 최대 입력 문자열:결합하려면 몇 개의 개별 문자열이 필요합니까? 당사의 박스는 4-in-1, 6-in-1, 8-in-1, 10-in-1 및 더 큰 구성으로 제공됩니다.

• 최대 시스템 전압(Vdc):이는 귀하의조정된 문자열 Voc표 1에서 계산됩니다. 537V의 예에서는 600V 또는 1000V 정격 상자가 적합하며 1000V는 향후 확장을 위해 더 많은 여유 공간을 제공합니다.

• 정격 스트링 입력 전류(A):스트링당 퓨즈 또는 차단기 등급입니다. 이는 문자열 Isc의 156% 이상이어야 합니다(NEC 지침에 따라). 10.5A Isc의 경우: 10.5A * 1.56 =16.38A. 일반적으로 다음 표준 크기를 선택합니다.20A퓨즈.

• 주 출력 전류 정격(A):주 출력 차단기 또는 퓨즈의 정격입니다. 이는 다음을 기반으로 합니다.모든 스트링 입력 전류의 합안전 및 다양성 요소를 곱합니다.

예제 프로젝트에 6개의 동일한 문자열이 있다고 가정해 보겠습니다. 우리가 선택하는 방법은 다음과 같습니다수트야모델:

표 2: Soutya 결합기 상자 선택 가이드(예: SY-COM-6S)

보시다시피,수트야SY-COM-6S 모델은 예시 시스템의 요구 사항을 충족할 뿐만 아니라 이를 초과하여 중요한 안전 여유와 귀중한 옵션 기능을 제공합니다. 우리의DC 결합기 박스신뢰성을 위한 여유 공간과 통찰력을 위한 옵션을 제공한다는 철학을 바탕으로 구축되었습니다.

DC 결합기 박스에 대한 일반적인 FAQ는 무엇입니까?

세부 사항을 살펴보면 많은 질문이 생길 수 있습니다. 우리가 흔히 접하는 세 가지 경우는 다음과 같습니다.수트야.

FAQ 1: 패널 수가 다르거나 패널 브랜드가 다른 스트링을 동일한 DC 결합기 박스에 연결할 수 있습니까?
기술적으로는 가능하지만 상자가 특별히 설계된 경우가 아니면 일반적으로 권장되지 않습니다. 주요 문제는 전압 불일치입니다. 전압이 다른 스트링(패널 수 또는 사양이 다르기 때문에)을 결합하면 균등화를 시도하여 전력 출력이 손실되고 저전압 스트링에 잠재적인 스트레스가 발생할 수 있습니다. 최적의 성능을 위해 모든 스트링은 표준에 연결됩니다.DC 결합기 상자패널 모델, 수량 및 방향이 동일해야 합니다.

FAQ 2: 결합기 상자에 있는 모든 스트링에 항상 퓨즈가 필요합니까?
항상 그런 것은 아닙니다. NEC(National Electrical Code)에서는 주요 예외 사항을 제공합니다. 두 개의 스트링만 병렬로 연결한 경우 하나의 정상 스트링에서 결함이 있는 스트링으로의 가능한 최대 역전류가 결함이 있는 스트링의 전류용량을 초과할 가능성이 낮기 때문에 일반적으로 스트링 퓨즈가 필요하지 않습니다. 그러나 3개 이상의 스트링이 병렬로 연결된 경우 각 스트링의 퓨즈 또는 차단기는필수적인과도한 역전류 흐름을 방지합니다. 모든 표준수트야결합기 박스는 완전한 규정 준수 및 안전을 위해 스트링당 필요한 보호 기능이 사전 구성되어 제공됩니다.

FAQ 3: 컴바이너 박스의 IP(Ingress Protection) 등급은 얼마나 중요하며 무엇을 찾아야 합니까?
매우 중요합니다. 그만큼DC 결합기 상자옥외에 설치되어 비, 먼지 및 눈에 노출될 수 있습니다. 밀봉 상태가 좋지 않으면 습기가 유입되어 부식, 단락 및 시스템 오류가 발생할 수 있습니다. 대부분의 실외 애플리케이션의 경우 최소 등급은 다음과 같습니다.IP65권장됩니다. 이 등급은 먼지 유입에 대한 완벽한 보호와 모든 방향의 저압 물 분사에 대한 보호를 보장합니다.수트야인클로저는 일반적으로 등급이 지정됩니다.IP65이상으로 혹독한 환경 조건에서도 장기적인 내구성을 보장합니다.

물리적, 환경적 요인이 선택에 어떤 영향을 미치나요?

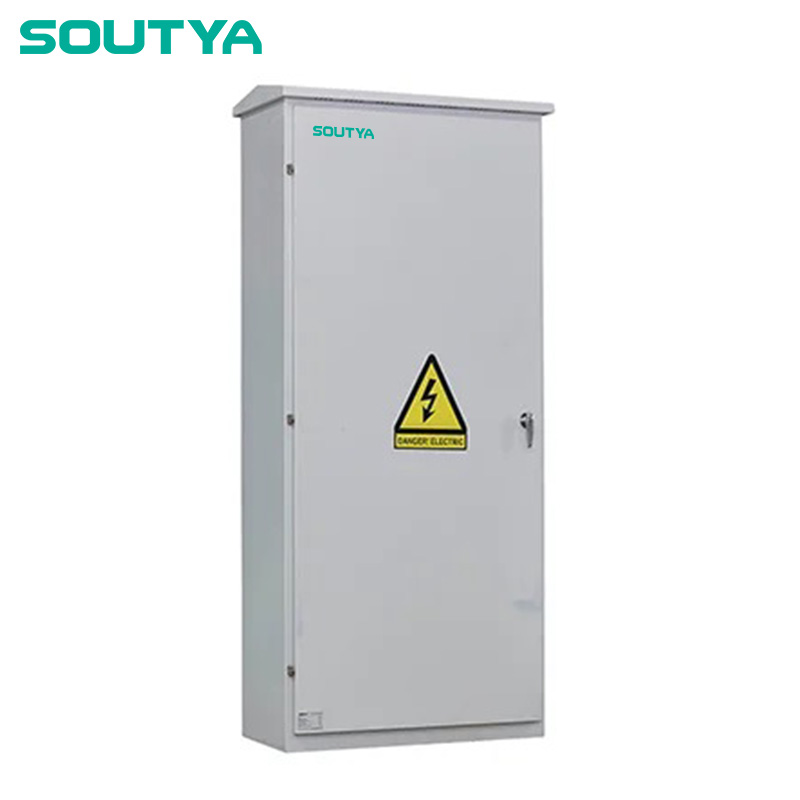

전기 사양은 이야기의 절반입니다. 상자를 장착하는 위치와 방법도 똑같이 중요합니다. 인클로저 재질을 고려하십시오. 유전체 플라스틱은 비용 효율적이고 부식 방지 기능이 있는 반면, 금속(예: 분말 코팅 알루미늄)은 뛰어난 기계적 강도와 열 방출을 제공합니다. 물리적 크기는 적절한 와이어 굽힘 공간을 갖춘 모든 구성 요소를 수용해야 합니다. 도관 입구 위치는 배선 계획과 일치해야 합니다.

환경이 핵심입니다. 해안 현장에서는 높은 내식성을 요구합니다. 낙뢰 활동이 많은 지역에서는 내장형 대용량 서지 보호 장치(SPD)를 사용할 수 없습니다. 더운 기후의 경우 상자의 온도 등급과 해당 구성 요소(예: 퓨즈)의 등급 감소가 충분한지 확인하세요. ~에수트야, 우리는 우리의 엔지니어링DC 결합기 박스이러한 글로벌 과제를 염두에 두고 시간과 요소의 테스트를 견디는 재료와 디자인을 사용합니다.

더욱 안전하고 효율적인 태양광 시스템을 구축할 준비가 되셨나요?

크기 조정DC 결합기 상자정확하게는 기술적인 박스 틱 연습이 아닙니다. 이는 전체 태양광 발전 투자의 안전성, 효율성 및 수명에 대한 투자입니다. 문자열 매개변수를 체계적으로 계산하고 이를 강력하고 잘 설계된 제품과 일치시킴으로써 주요 실패 지점을 제거하고 마음의 평화를 얻을 수 있습니다.

~에수트야, 우리는 마음의 평화를 제공하는 것을 전문으로 합니다. 우리의 범위DC 결합기 박스정밀하게 설계되고 내구성이 뛰어나며 명확하게 설계되어 전문가의 선택 및 설치 과정이 더 원활해지고 수년간 안정적인 성능을 보장합니다. 우리는 단지 부품만 판매하는 것이 아닙니다. 우리는 귀하의 태양 에너지 시스템이 의존하는 근본적인 신뢰성을 제공합니다.

특정 프로젝트를 염두에 두고 있거나 고유한 설정에 맞는 완벽한 결합기 박스를 선택하는 데 전문가의 조언이 필요하십니까?우리 기술 지원팀이 도와드릴 준비가 되어 있습니다.문의하기오늘맞춤형 상담, 자세한 제품 데이터시트 또는 가까운 대리점을 찾으려면 더욱 안전하고 스마트한 태양광 미래를 함께 만들어 갑시다.
