자동 재폐로 소형 회로 차단기

중국에 본사를 둔 제조업체인 Zhejiang Soutya New Energy LLC가 공급하는 자동 재폐로 소형 회로 차단기 SYB5-80PU는 옥상 태양광 스트링, 그리드 타이 인버터 및 분산 에너지 계량 보드에 대한 10kA 정격 단락 차단 용량 및 자동 재폐로 기능을 갖춘 400V AC, 16~80A 과전류 보호 기능을 제공합니다.
▶저전압 보호, 저전압 자동 차단 회로, 전압 복구 자동 폐쇄.
▶분산형 태양광 AC 그리드 연결 박스에 적용.

문의 보내기

제품 설명

중국에서 공급하는 자동재폐로 소형차단기 제조업체 Zhejiang Soutya New Energy LLC. 소형 회로가 특징입니다. 초소형 지능형 기능을 갖춘 메인 스위치로 차단기 마이크로프로세서를 갖춘 전기 조작자. 과전압에 대한 기능이 있습니다. 저전압, 전압 손실 및 시간 지연 동작을 자동으로 수행 전압 복구 후 재연결. 그것은 기술을 준수합니다 분산형 태양광 그리드 연결 회로 차단기 사양: GB/T 10963.1, IEC/EN 60898-1 및 Q/GDW 1972.

특성

단락 보호
전압 보호의 초과/미만/손실
전압 회복 후
10kA 정격 차단 용량
자동 폐쇄 시간 : 7s-10s

기술적인 매개변수

폴	1P+N	2P	3P+N	4P
프레임 전류	80A
정격전압	AC230V		AC400V
정격전류	16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
정격 주파수	50Hz/60Hz
정격 절연 전압	500V
정격 전류 내전압	8kV

정격 차단 용량	10카
운영 차단 용량	7.5kA

전기적 수명	6000회
기계적 수명	20000회
작동 전압 복원	185V~276V

저전압 동작 범위	150V 이하: 트립 시 3초~5초 지연

과전압 동작 범위	≥290V: 트리핑을 위한 3s~5s의 지연

압력 손실 동작 범위	<50V:트리핑을 위해 3초~5초 지연

자동 마감 시간	7~10초
작동 온도	-25℃~+60℃
상대습도	+20℃: ≤95%; +40℃: ≤50%
기준	GB/T10963.1;IEC/EN 60898-1;Q/GDW1972
입증	CCC

운영 환경

고도: 2000m 이하;
설치 카테고리: Ⅱ, Ⅲ;
설치 방법: 임베디드 수직 DIN 레일 장착
오염 정도:2.

배선도

Automatic Reclosing Miniature Circuit Breaker

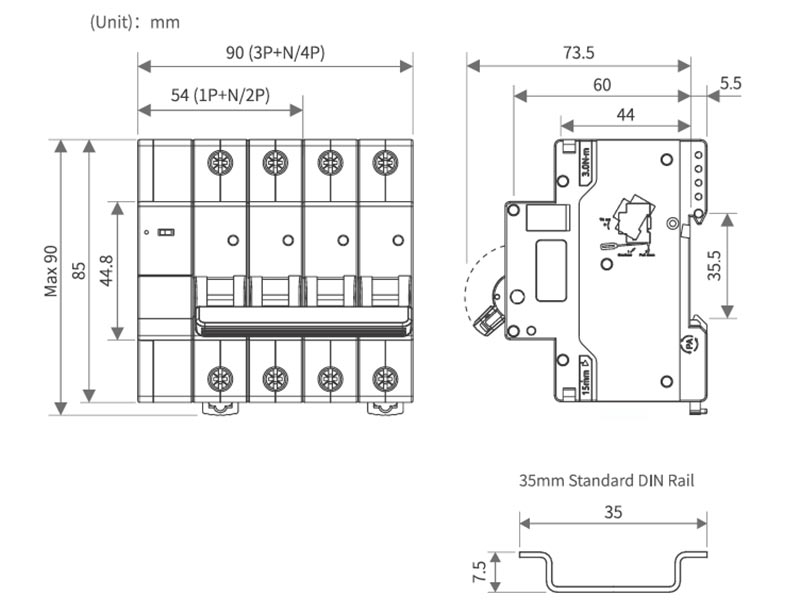

외관 및 설치 치수

Automatic Reclosing Miniature Circuit Breaker

애플리케이션 시나리오

1. 옥상 및 C&I 스트링 PV 시스템

400V/230V, 단상 또는 3상 주거용 및 상업용 옥상 배열; 스트링 사이에 있는 AC 정션 박스 내부에 장착됩니다. 과부하, 단락 및 자동을 제공하는 인버터 및 유틸리티 미터 그리드 전압 복구 후 다시 닫힘.

2. 그리드 타이 인버터 AC 출력

5~15kW의 표준 AC 보호기로 인버터 OEM에 의해 공장에서 장착됨 단상 또는 10-30kW 3상 모델; 10kA 차단 용량 커버 배전반에서 볼 수 있는 높은 예상 오류 전류.

3. 분산에너지 계량보드

에서 요구하는 “PV 미터 박스” 내부의 주 절연/MCB 장치로 사용됩니다. State-Grid/China Southern Power 유틸리티 표준; 저전압 트립 <150V 및 과전압 트립 >290V는 자동 차단을 보장합니다. 그리드가 단독 운전 방지 창 밖으로 표류할 때.
