고전압 DC 소형 회로 차단기

중국 소재 제조업체인 Zhejiang Soutya New Energy LLC에서 공급하는 SYB5-40P 고전압 DC 소형 회로 차단기는 1,500V DC 회로 보호 기능을 제공합니다.
주요 특징
• 고전압 성능: 단극 500V DC, 최대 1,500V DC - 스트링 수가 적고 비용이 저렴합니다.
• 더 빠르고 쉬운 설치를 위한 무극성 양방향 보호.
• 뛰어난 안전성을 위해 접촉 간격이 매우 넓은 이중 차단 접점.
• 태양광 발전 시스템의 DC 결합기 박스에 이상적입니다.

문의 보내기

제품 설명

SGB5-40P 중국에서 공급하는 고전압 DC 소형 회로 차단기 제조업체 Zhejiang Soutya New Energy LLC는 1500V DC, 양방향입니다. PV, BESS에 이상적인 1.5 kA 차단 무극성 소형 차단기 및 EV 충전기 보호.

특성

마이크로 그리드.
비극성, 양방향 보호;
과부하 보호;
짧은 호;
단락 보호;
높은 차단 용량;

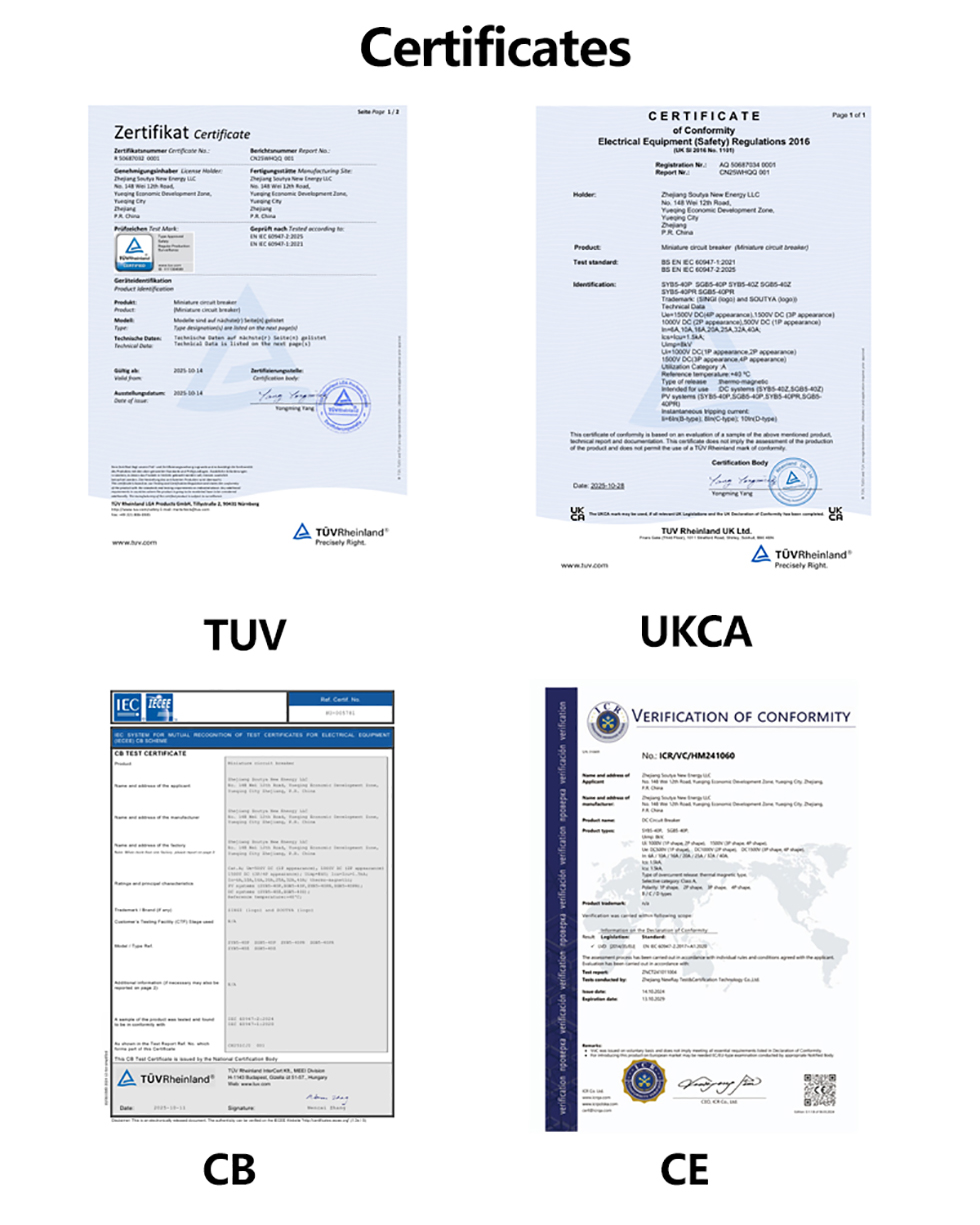

인증서: CB, CE, TUV, UKCA

애플리케이션 시나리오

SGB5-40P 고전압 DC 소형 회로 차단기는 공간 절약형, 1,500V DC 재생 에너지 시스템을 위한 안전한 양방향 보호—PV, 스토리지, EV 충전기 및 DC

1. PV DC 결합기 상자

– 1500V DC 정격은 더 긴 스트링을 허용하여 스트링 수를 줄입니다. 결합기 상자; 양방향 보호는 역야간을 처리합니다. 전류.

2. 상업용/가정용 배터리 랙

– 무극성 배선으로 배터리 병렬 연결 또는 교체가 단순화됨 모듈; 열 자기 트립은 충전/방전 결함을 신속하게 격리합니다.

3. 150kW+ DC 급속 충전소

– 18mm 폭의 DIN 레일 디자인은 소형 충전기 큐비클에 적합합니다. 1.5카 차단 용량은 내부 DC 버스를 보호합니다.

4. DC 마이크로그리드 및 데이터센터 DC 배전

– 750V / 1,000V / 1,500V DC 분기 회로를 보호합니다. B, C 또는 D 곡선은 다양한 로드 프로필과 일치합니다.

5. 고지대 또는 옥외 분산형 PV

– 최대 2,000m까지 정격 감소 없이 −30°C ~ +70°C에서 작동 가혹한 환경에 적합한 고도.

기술적인 매개변수

모델		SGB5-40P
폴		1P	2P	3피	4P
정격 작동 전압 Ue		500VDC	1000VDC	1500VDC	1500VDC

최대 프레임 전류		40A
정격 전류 입력		6A, 10A, 16A, 20A, 25A, 32A, 40A
정격 절연 전압 Ui		1000VDC		1500VDC
정격 전류 내전압 Uimp		8kV

트리핑 특성		B/C/D
트리핑 유형		열자기
작동 차단 용량 IC		1.5kA(DC)

최고의 차단 용량 lcu		1.5kA(DC)
전기적 수명
실제 평균값		평균 1000회
표준 지정값		300회
기계적 수명
실제 평균값		≥15000회
표준 지정값		9700회
과전압 카테고리		Ⅲ
오염도		3
보호 수준		IP40;종단 IP20
수분 및 내열성		카테고리 2
상대습도		95% 이하
진동 저항		IEC60068-2-6에 따르면
기계적 충격 저항 매개변수		IEC60068-2-27에 따르면

배선 용량		2.5~35mm²
배선 토크		3.0Nm
작동 주변 온도		-30℃~+70℃
보관 주위 온도		-40℃~+85℃
설치 방법		DIN35
고도		2000m 이하
무게		0.13kg/극
차원	길이	108mm

	너비	18mm	36mm	54mm	72mm
	키	최대 78mm
패키지	PC/상자	12	6	4	3

	상자/판지	10
	판지/팔레트	80
저장		제품은 환기가 잘 되는 창고에 보관해야 하며, 80%를 초과하지 않는 상대 습도 및 주변 온도 -40℃~+80℃ 사이여야 합니다. 산성, 알칼리성 또는 부식성 가스가 존재합니다.

외관 및 설치 치수

High Voltage DC Miniature Circuit Breaker

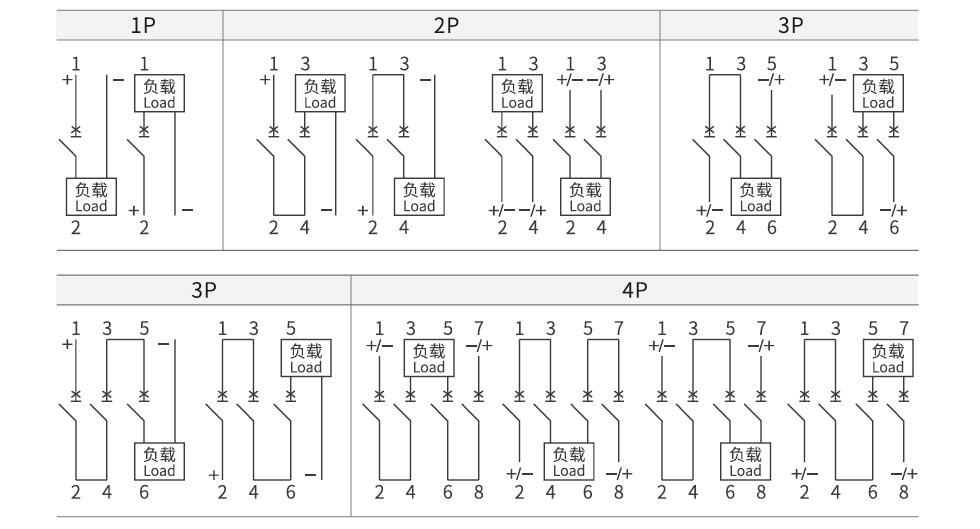

DC 배선 다이어그램

High Voltage DC Miniature Circuit Breaker

경감 요인

온도 경감 계수 표

온도	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
정격 작동 전류 계수	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


온도	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
정격 작동 전류 계수	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

고도 경감 계수 표

고도/m	2000	3000	4000	5000
정격 작동 전류 계수	1	0.96	0.91	0.86
정격 작동 전압 계수	1	1	1	1
정격 전력 주파수 내전압 계수	1	0.9	0.82	0.71
정격 임펄스 내전압 계수	1	0.9	0.82	0.71
정격 한계 단락 세그먼트 용량 및 전기적 수명 계수	1	0.82	0.7	0.6
정격 한계 단락 세그먼트 용량 및 전기적 수명 계수	1	0.82	0.7	0.6

MCBS 병렬 설치에 대한 경감 계수 표

MCB 수	1	2~3	4~5	6~8	9~10
≤25A 계수	1	0.96	0.9	0.8	0.7
32A≤In≤63A 계수	1	0.92	0.8	0.7	0.6

종범

MX 보조해제장치
정격 제어 전압 우리	DC:24~48V AC:110~230V
최대 트리핑 시간	<10ms
코일 저항	5Ω
전류 제한	≥1.6A
기계적 수명	10000회
전기적 수명	4000회
배선 토크	0.8N·m
배선 능력	1.0mm²하드 와이어
	1.0mm²단자 러그가 있는 연선
작동 온도 범위	-30℃~+70℃


환경 조건	폭발성 위험 물질이 없어야 하며, 유해한 물질이 없어야 합니다. 절연체를 부식시키거나 손상시킬 수 있는 가스 또는 전도성 먼지
조립 위치	차단기 왼쪽에

설치 조건	DIN35mm 표준 레일 장착

보조 접점
접점 차단 용량	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
최소 작동 전압	5V


최소 작동 전류	10mA


정격 절연 전압	500V
정격 제한 단락 전류 Ik	1000A
합의된 가열 전류 Ith	4A
기계적 수명	10000회
전기적 수명	4000회
배선 토크	0.8N·m
배선 능력	1.0mm²
연락처 수	1개는 일반적으로 열림, 1개는 일반적으로 닫힘

작동 온도 범위	-30℃~+70℃
환경 조건	폭발성 위험 물질이 없어야 하며, 유해한 물질이 없어야 합니다. 절연체를 부식시키거나 손상시킬 수 있는 가스 또는 전도성 먼지

조립 위치	차단기 왼쪽에

설치 조건	DIN 35mm 표준 레일 장착
