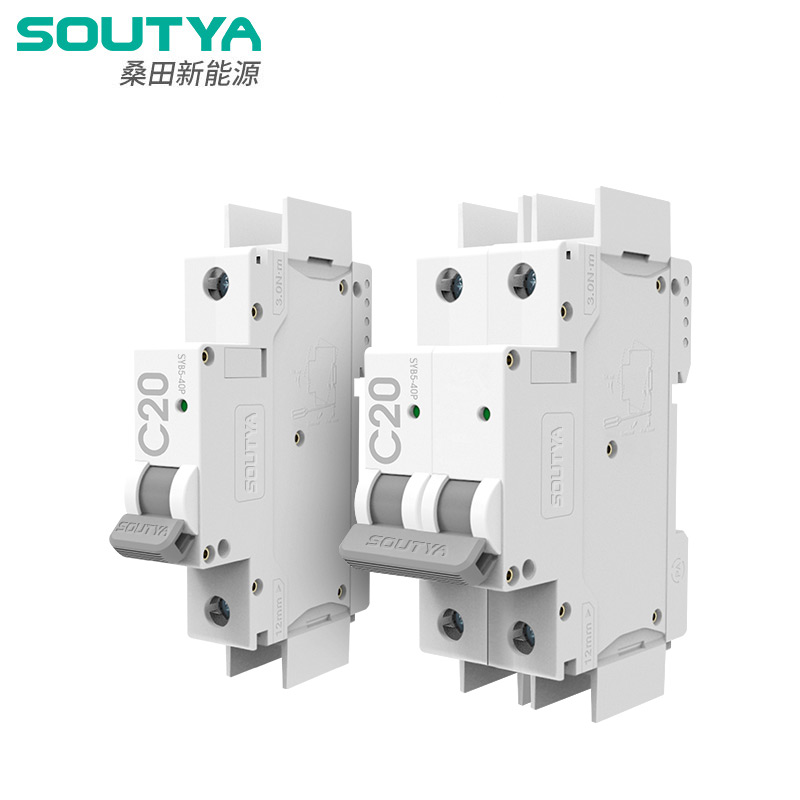

DC 소형 회로 차단기

중국 소재 제조업체인 Zhejiang Soutya New Energy LLC가 공급하는 SYB5-80 DC 소형 회로 차단기는 AC 230/400V 및 DC 300~1200V 회로를 보호합니다.
주요 특징
▶ AC, DC 공용 (AC230/400V、 DC300~1200V)
▶ 양극 또는 음극 구분이 없으며 양방향 보호가 가능하며 설치가 더 쉽습니다.
▶ 높은 차단단호로 안전성이 높습니다.

문의 보내기

제품 설명

중국에서 공급하는 SYB5-80 DC 소형 차단기 제조업체 Zhejiang Soutya New Energy LLC는 300-1200V DC 및 230/400입니다. V AC 양방향 및 무극성 소형 차단기, 10 KA AC / PV의 고전압 보호를 위해 설계된 6KA DC 차단 용량 시스템, 배터리 에너지 저장 시스템(BESS) 및 전기 자동차 충전 장비.

특성

단락 보호, 과부하 보호
궁극적인 차단 용량: 10 KA AC / 6KA DC
비극성, 양방향 보호
짧은 아크
난연성 소재

애플리케이션 시나리오

1. 주거용 및 상업용 PV 결합기 상자

300~1200V DC 스트링 입력 및 230V/400V AC 인버터 출력을 보호합니다. 단극 폭은 소형 인클로저의 밀도를 두 배로 늘립니다.

2.PV 배터리 하이브리드 인버터

300~1200V DC 배터리 버스 핸들의 양방향 무극성 차단기 재배선 없이 충전 및 방전 전류.

3.소형 DC EV 충전기(20kW 이하)

600~1200V DC 출력 버스 보호; 6kA 차단으로 아크 결함이 제거됩니다. 플러그인/아웃 이벤트.

4. 통신 및 데이터 센터 DC 랙

극 조합은 최대 48V/240V/380V 서버 또는 UPS 분기를 보호합니다. 1200V DC; DIN 레일 마운트로 캐비닛 공간이 절약됩니다.

5. 저전압 DC 마이크로 그리드

LED 조명, 팬 또는 펌프용 380-1200V DC 배전; B/C/D 곡선 다양한 부하 특성과 일치합니다.

6.가혹하거나 고도가 높은 장소

−30°C ~ +70°C, 최대 2,000m까지 정격 감소 없음, IP66 인클로저에 적합 간이 차고, 농업 및 옥상 식물.

기술적인 매개변수

모델		SGB5-80

폴		1P	2P	3피	4P
정격 작동 전압 Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
최대 프레임 전류		80A
정격 전류 입력		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
정격 절연 전압 Ui		690VAC
		600V DC 900VDC 1200VDC
정격 전류 내전압 Uimp		8kV

트리핑 특성		B/C/D
트리핑 유형		열자기
Ics 작동 차단 용량 lcs		7.5kA(교류)6kA(DC)
Icu 궁극적인 차단 용량 lcu		10kA(교류)6kA(DC)
전기적 수명
실제 평균값		평균 4000회(AC)1000회(DC)

표준 지정값		1500회(AC)300회(DC)

기계적 수명
실제 평균값		≥15000배
표준 지정값		8500회(AC) 9700회(DC)

과전압 카테고리		Ⅲ
오염도		3
보호 수준		IP40;종단 IP20
수분 및 내열성		카테고리 2
상대습도		95% 이하
진동 저항		기초 IEC60068-2-6
기계적 충격 저항 매개변수		기준 IEC60068-2-27

배선 용량		25~35mm²
배선 토크		3.0Nm
작동 주변 온도		-30℃~+70℃
보관 주위 온도		-40℃~+85℃
설치 방법		DIN35
고도		2000m 이하
무게		0.13kg/극
차원	길이	85mm
	너비	18mm	36mm	54mm	72mm
	키	최대78mm
패키지	PC/상자	12	6	4	3
	상자/판지	10
	판지/팔레트	80
저장		제품은 환기가 잘 되는 창고에 보관해야 하며, 80%를 초과하지 않는 상대 습도 및 주변 온도 -40℃~+80℃ 사이여야 합니다. 산성, 알칼리성 또는 부식성 가스가 존재합니다.

DC 배선 다이어그램

DC Miniature Circuit Breaker

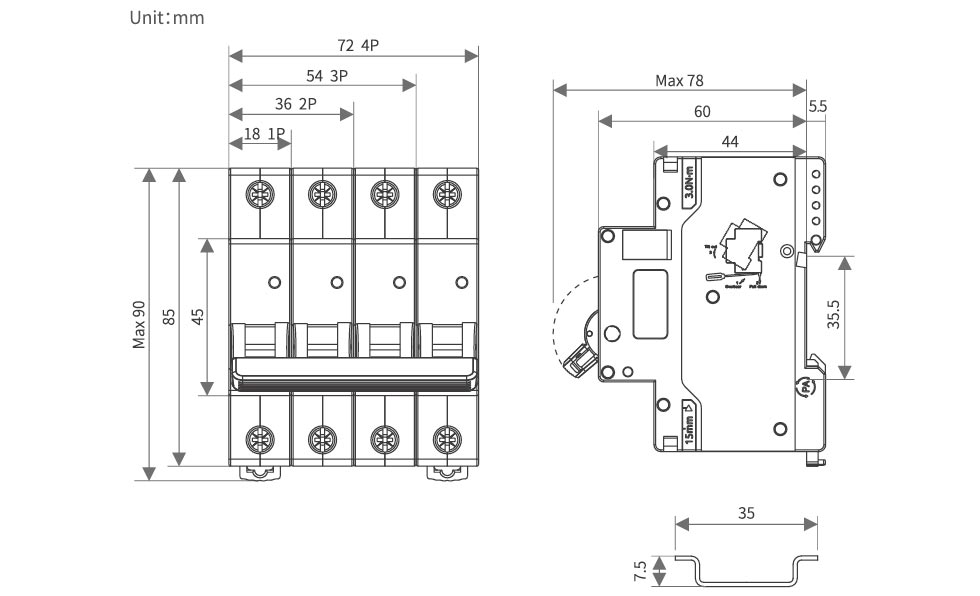

외관 및 설치 치수

DC Miniature Circuit Breaker

경감 요인

온도 경감 계수 표

온도	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
정격 작동 전류 계수	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


온도	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
정격 작동 전류 계수	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

고도 경감 계수 표

고도/m	2000	3000	4000	5000
정격 작동 전류 계수	1	0.96	0.91	0.86
정격 작동 전압 계수	1	1	1	1
정격 전력 주파수 내전압 계수	1	0.9	0.82	0.71
정격 임펄스 내전압 계수	1	0.9	0.82	0.71
정격 한계 단락 세그먼트 용량 및 전기적 수명 계수	1	0.82	0.7	0.6
정격 한계 단락 세그먼트 용량 및 전기적 수명 계수	1	0.82	0.7	0.6

MCBS 병렬 설치에 대한 경감 계수 표

MCB 수	1	2~3	4~5	6~8	9~10
≤25A 계수	1	0.96	0.9	0.8	0.7
32A≤In≤63A 계수	1	0.92	0.8	0.7	0.6
80A≤In≤125A 계수	1	0.9	0.8	0.7	/

종범

MX 보조해제장치
정격 제어 전압 우리	DC:24~48V AC:110~230V
최대 트리핑 시간	<10ms
코일 저항	50
전류 제한	≥1.6A
기계적 수명	10000회
전기적 수명	4000회
배선 토크	0.8N·m
배선 능력	1.0mm²하드 와이어
	1.0mm²단자 러그가 있는 연선
작동 온도 범위	-30℃~+70℃


환경 조건	폭발성 위험 물질이 없어야 하며, 유해한 물질이 없어야 합니다. 절연체를 부식시키거나 손상시킬 수 있는 가스 또는 전도성 먼지
조립 위치	차단기 왼쪽에

설치 조건	DIN35mm 표준 레일 장착

보조 접점
접점 차단 용량	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
최소 작동 전압	5V
최소 작동 전류	10mA
정격 절연 전압	500V
정격 제한 단락 전류	1000A
합의된 가열 전류 Ith	4A
기계적 수명	10000(회)
전기적 수명	4000(회)
배선 토크	0.8N·m
배선 능력	1.0mm²
연락처 수	1개는 일반적으로 열림, 1개는 일반적으로 닫힘

작동 온도 범위	-30℃~+70℃


환경 조건	폭발성 위험 물질이 없어야 하며, 유해한 물질이 없어야 합니다. 절연체를 부식시키거나 손상시킬 수 있는 가스 또는 전도성 먼지
조립 위치	차단기 왼쪽에

설치 조건	DIN 35mm 표준 레일 장착
