DC 1000V 퓨즈 홀더

Soutya의 SYF5-DC 1000V 퓨즈 홀더는 CE 인증을 통해 안정적인 보호 기능을 제공합니다. 중국 소재 제조업체인 Zhejiang Soutya New Energy LLC가 공급하는 경쟁력 있는 견적을 원하시면 지금 저희에게 문의하십시오!는 태양광 결합기 박스에 1000V DC, 2–32A 보호 기능과 20kA 차단 용량을 제공합니다.
주요 특징
표시등으로 퓨즈 와이어의 상태를 명확하게 알 수 있습니다.
손잡이를 열면 위쪽으로 당겨서 퓨즈 와이어를 교체하기가 더 쉽습니다.
리벳과 초음파 용접이 더 견고하고 배선이 갈라지지 않습니다.
PV 결합기 상자에 적용.

문의 보내기

제품 설명

Soutya의 SYF5-3DC 1000V 퓨즈 홀더는 CE 인증을 통해 안정적인 보호 기능을 제공합니다. 경쟁력 있는 견적을 원하시면 지금 저희에게 연락하십시오! 중국 제조업체 Zhejiang Soutya New Energy LLC 3~15kW 주거용 PV용 1000V DC, 2~32A, 20kA 차단 장치입니다. 결합 상자 .

특성

SYF5 시리즈 퓨즈 쉘은 고융점 PA66 재질로 만들어졌습니다. 더 안전하고 신뢰할 수 있습니다.
가용성 코어는 순은 시트로 만들어진 가변 단면 용융물입니다. 고강도 도자기로 만든 용융 튜브에 캡슐화되어 있습니다. 녹는 튜브에는 화학적으로 처리된 고순도 석영 모래와 특수 석영 모래가 채워져 있습니다. 화학물질을 아크 소화 매체로 처리합니다. 용융물의 두 끝은 다음과 같습니다. 스폿 용접으로 엔드 캡에 단단히 연결되었습니다.

애플리케이션 시나리오

1.주거용 옥상 PV(3~15kW)

단상 5~10kW 또는 3상 10~15kW용 1000V DC 스트링 박스에 적합 시스템; 10.3 × 38mm 퓨즈 링크는 일반적인 6~25A 스트링 퓨즈와 일치합니다.

2.소형 간이 차고 및 발코니 태양광 키트

1000V 정격은 450W 모듈의 2~4스트링에 적용됩니다. 소형 1P 아이솔레이터로 비용 절감 모듈 아래에 장착된 플라스틱 IP65 인클로저의 공간.

3.가정용 하이브리드 인버터-배터리 회로

내부에서 600~800V DC 버스까지 승압된 48V/51.2V 배터리 스택을 분리합니다. 5~10kW 하이브리드 장치; 20kA 차단은 배터리 단락 오류를 처리합니다.

4.국내 전기차용 AC 충전기(7~11kW)

충전기가 내부 800V DC PFC 버스를 사용하는 경우 SYF5-32P는 유지 관리 기능을 제공합니다. DC 링크 커패시터 이전의 절연.

5.저전력 DC 조명/정원 마이크로 그리드

380V/750V DC 정원이나 작은 PV 기둥으로 전원이 공급되는 가로등 버스를 보호합니다. PA66 하우징은 실외 −40°C ~ +90°C를 견딥니다.

기술적인 매개변수

모델	SYF5-32P
극 수	1P
표준에 따르면	IEC60269-1 IEC60269-6


정격 작동 전압 Ue VDC	1000VDC
정격 전류 A	2-32A
차단 용량 kA	20카
보호 수준	IP20
배선 Mm²	1-10mm²
작동 온도 범위	-40℃~+90℃

고도	2000m 이하
상대습도	+20℃, ≤90% +30℃, ≤80% +40℃, 70% 이하

설치환경	큰 진동이나 충격이 없음

설치 카테고리	클래스 III

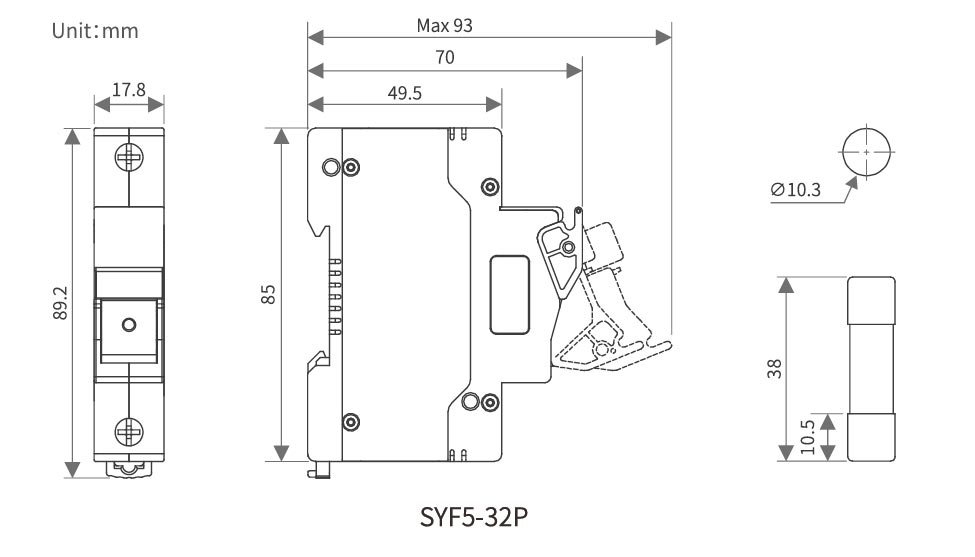

외관 및 설치 치수

DC 1000V Fuse Holder

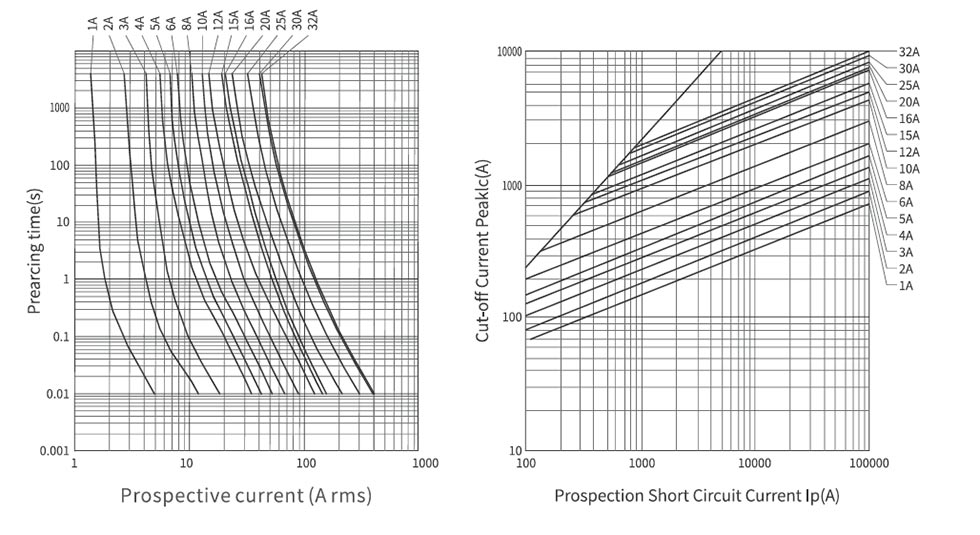

DC 배선 다이어그램

DC 1000V Fuse Holder

퓨즈 코어 크기(mm)	정격전류(A)	정격전압(V)	전력 손실		줄 적분
			전력 손실		줄 적분
			0.7인치(W)	1.01n(W)	아크 프론트 줄 적분 P't(A²s)	총 용융줄 적분 I²t(A²s)
			0.7인치(W)	1.01n(W)	아크 프론트 줄 적분 P't(A²s)	총 용융줄 적분 I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
