1500V DC 서지 보호 장치

중국 소재 SYS5-40P 1500V DC 서지 보호 장치 공급 제조업체 Zhejiang Soutya New Energy LLC는 500~1500V DC, T2 등급입니다. 최대 방전 전류가 40kA이고 전압 보호가 5.2kV 이하인 SPD 안전 장치 열 차단 및 전환 원격 기능을 갖춘 레벨 SCADA 통합을 위한 신호 접점, 서지 내성을 위해 설계됨 유틸리티 규모의 PV 어레이, 컨테이너형 BESS 및 고출력 EV 충전 인프라.

애플리케이션 시나리오

1. 유틸리티 규모의 1500V 태양광 발전소

3.3MW 인버터 스테이션의 DC 캐비닛 내부, MPPT 입력당 SPD 1개 직접 및 간접 번개로부터 보호합니다. 5.2kV 보호 수준 6kV 절연 조정을 충족하는 동시에 원격 접점 출력이 공급됩니다. 중앙 집중식 서지 모니터링을 위한 플랜트 SCADA.

2.컨테이너형 BESS(2~5MWh)

1200~1500V 배터리 클러스터 버스에서 SPD는 옆에 레일 장착됩니다. 퓨즈; 열 분리 건식 접점은 PCS에 루프로 연결됩니다. 비상 정지 회로, SPD에 장애가 발생하면 즉시 컨버터 차단 아크 전파를 방지합니다.

3.1500V 초고속 충전 허브 ≥360kW

정류기 캐비닛 1500V 버스 및 1000V 배터리 교환 트럭 모두 회로는 SPD와 병렬로 연결되어 2kV/μs의 급격한 전면 서지를 제한합니다. 고전력 접촉기 및 1700V IGBT 모듈 보호.

4. 산악 지형의 농업 PV 추적 시스템

트래커 모터 피더(1000V)는 오랫동안 1500V 스트링과 함께 작동합니다. 거리; 추적기 정션박스에 설치된 SPD는 유도 유도를 방지합니다. 스트링에 대한 커플링으로 인한 서지 및 PID 및 결합기 상자 방지 절연파괴.

5.해외 PV 부스터 플랫폼

상단 1500V DC 수집 패널에는 니켈 도금 구리 단자 염수 분무 방지 코팅이 사용됩니다. 원격 신호는 다음을 통해 변환됩니다. 육상 제어 센터에 광섬유를 연결하여 실시간 서지 상태 확인 가능 해안에서 40km를 모니터링합니다.

기술적인 매개변수

참고: T2 카테고리 SPD는 주로 주요 수신 캐비닛에 사용됩니다. 유통 시스템.

액세서리 장치

고장격리장치

서지 보호기에는 고장 절연 보호 장치가 장착되어 있습니다. 과열로 인해 보호 장치가 고장난 경우 이 장치는 제공하는 동안 전력망에서 자동으로 연결을 끊습니다. 표시 신호. 보호 장치가 정상적으로 작동하면 표시기가 나타납니다. 창에 녹색이 표시됩니다. 오류 격리 후 창에 빨간색이 표시됩니다.

경보 원격 신호 장치

보호기는 원격 신호 접점으로 제작될 수 있습니다. 이 장치 상시 개방 및 상시 폐쇄 접점 세트를 포함합니다. 때 보호 장치가 정상적으로 작동하고 있으면 상시 폐쇄 접점이 작동됩니다. 보호 장치의 하나 이상의 모듈이 실패하면 접점이 다음에서 전환됩니다. 상시 폐쇄에서 상시 개방으로 상시 개방 접점을 활성화하여 오류 신호를 보냅니다.

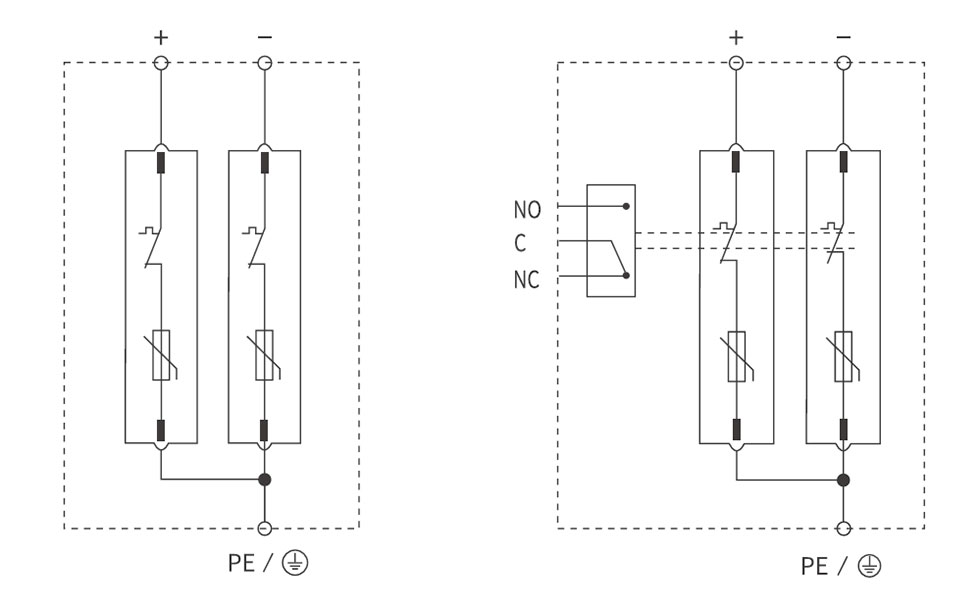

배선도

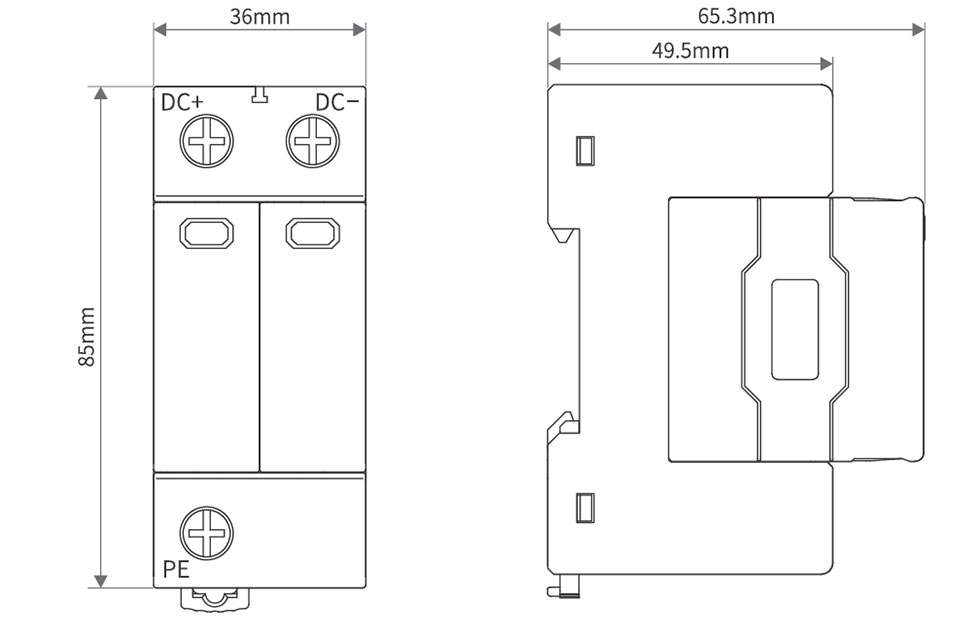

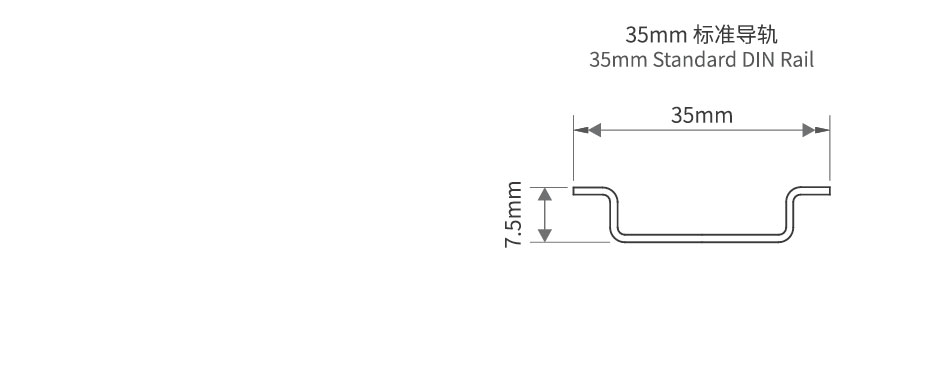

외관 및 설치 치수
