1000V DC 서지 보호 장치

중국 제조업체 Zhejiang Soutya New Energy LLC가 공급하는 SYS5-40P 1000V DC 서지 보호 장치는 주거용 옥상 PV, 소형 C&I 설치 및 배터리 백업 시스템의 500~1000V DC 회로를 보호하며 3.9kV 전압 보호 수준과 가정용 배전함 내부에 쉽게 장착되는 DIN 레일, IP20 하우징을 제공합니다.
주요 특징
배선 높이는 퓨즈 및 차단기의 배선 높이와 동일합니다. 편리한 배선을 위해 버스바를 사용할 수 있습니다.
상태를 원격으로 모니터링하여 실패 여부를 즉시 알 수 있습니다.
광전지 결합기 상자에 적용됩니다.

문의 보내기

제품 설명

중국 소재 SYS5-40P 1000V DC 서지 보호 장치 제조업체 Zhejiang Soutya New Energy LLC는 500~1000V DC, T2 등급입니다. 최대 방전 전류가 40kA이고 전압 보호가 3.9kV 이하인 SPD 주거 지역의 번개 및 스위칭 서지를 고정하도록 설계된 레벨 옥상 PV 스트링, 소형 C&I 태양광 발전소 및 가정용 배터리 저장 장치 시스템.

애플리케이션 시나리오

1.주거용 옥상 PV

5~20kW 단상 또는 3상 스트링 인버터의 DC 측에 장착되며, 유도된 번개와 스위칭 과도 현상을 고정합니다. 3.9kV 보호 레벨은 600~800V 스트링 절연을 보호하고 IP20 DIN 레일은 주택은 국내 배전반 내부에 맞습니다.

2.소형 C&I 메탈데크 태양광발전소

20~60kW 시스템에서는 스트링 2개당 SPD 1개가 스트링에 설치됩니다. 결합 상자. 원격 신호 접점은 병렬로 연결되어 있습니다. 인버터의 RS-485 포트를 통해 “SPD 장애” 경보를 소유자 휴대폰으로 전송 앱을 설치하고 현장 검사를 절단합니다.

3.가정용 하이브리드 PV 배터리 장치

48V/51.2V 배터리 스택과 복합기의 600V DC 버스 사이 인버터, SPD는 배터리 DC-DC에서 발생하는 스위칭 서지를 방지합니다. PV 모듈에 반영되는 단계입니다.

4. 커뮤니티 DC 충전기 ≤80kW

전원 모듈에 공급되는 750V DC 버스에서 SPD는 아크를 억제합니다. 잦은 플러그/분리 주기로 인한 서지를 내부 SiC 보호 MOSFET 및 홀 센서.

5. 통신 타워 태양광 개조

-48V 부하는 800V PV 버스와 동일한 접지 네트워크를 공유합니다. 사민당 피더 케이블을 따라 전원 보호소로 이동하는 번개를 중지하고, BBU 및 운송 장비를 방송 상태로 유지합니다.

기술적인 매개변수

폴	2P
정격방전전류(n)	20카
최대 방전 전류(lmax)	40카

최대연속사용전압(Ucpv)	500VDC	750VDC	1000VDC

전압 보호 수준(상)	2.2kV	3.3kv	3.9kV
작동 주변 온도	-40℃~+70℃
응답 시간	25ns 이하
배선 용량	2.5~35mm
배선 토크	3.5Nm
작동 표시 창
녹색	정상
빨간색	내부 손상, 즉시 교체 필요

원격 경보 신호
작동 전압	125V 이하
스위칭 전류	1A 이하
배선 용량	0.5~1.5mm
보호 수준	IP20
설치방법	35mm에서
테스트 카테고리	T2
실행기준	EC61643-31、EN61643-31
관련 인증	TUV, CE

참고:T2 카테고리 SPD는 주로 배전 시스템의 주요 수신 캐비닛에 사용됩니다.

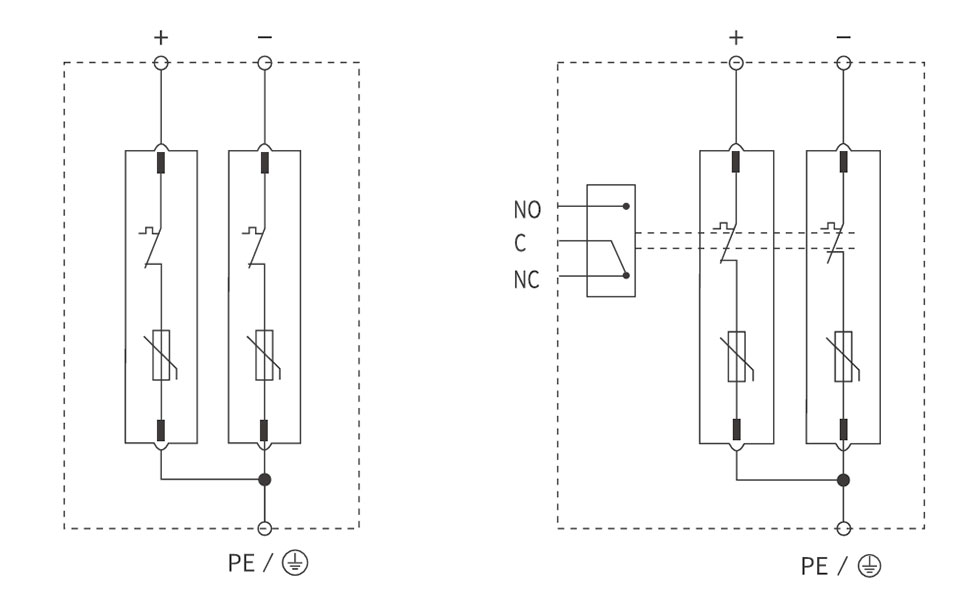

액세서리 장치

고장격리장치

서지 보호기에는 고장 절연 보호 장치가 장착되어 있습니다. 과열로 인해 보호 장치가 고장 나면 이 장치는 표시 신호를 제공하면서 자동으로 전력망에서 보호 장치를 분리할 수 있습니다. 보호 장치가 정상적으로 작동하면 표시창이 녹색으로 표시됩니다. 오류 격리 후 창에 빨간색이 표시됩니다.

경보 원격 신호 장치

보호기는 원격 신호 접점으로 제작될 수 있습니다. 이 장치에는 상시 개방 및 상시 폐쇄 접점 세트가 포함되어 있습니다. 보호 장치가 정상적으로 작동하면 상시 폐쇄 접점이 작동됩니다. 하나 이상의 보호 장치 모듈에 오류가 발생하면 접점은 상시 폐쇄에서 상시 개방으로 전환되어 상시 개방 접점을 활성화하여 오류 신호를 보냅니다.
